2004 Tomassini + Morbidelli Author 660 + Zenith

Prezzo

Contattaci per il prezzo

oChiama +39 0331 923696

Specifiche

ProduttoreTomassini + Morbidelli
ModelloAuthor 660 + Zenith
Anno2004
Numero di magazzinoMFB011

Descrizione

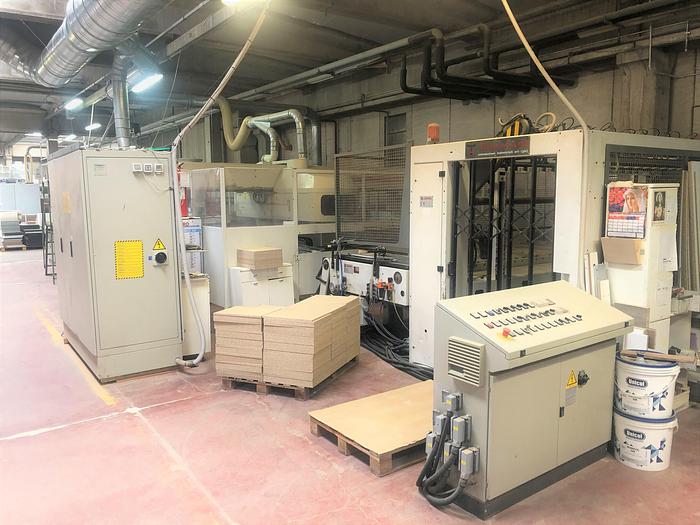

La linea è così composta (tutte le macchine sono dotate di controllo indipendente): 1) Caricatore TOMASSINI "100 C" - Lunghezza massima: 3000 mm - Larghezza massima: 950 mm - Ventose per il supporto dei pannelli - transfer rulli chinghie di introduzione alla foratrice 2) Foratrice MORBIDELLI "AUTHOR 660 FMS" - Controllo numerico con PC NUM + XILOG 3 - Area di lavoro assi "X","Y": 3.100 X 1.300 mm - Corsa assi "X","Y": 3.630 X 672 mm - Corsa asse "Z": 115 mm - Velocità spostamento assi "X","Y": 50/50 m/min - Velocità lineare asse "Z": 21 m/min - Nr. 2 trasportatori a cinghia - Pinze laterali per il bloccaggio del pannello - Nr. 2 teste a forare composte come segue: - Nr. 15 mandrini verticali indipendenti per forature in direzione "X" - Nr. 14 mandrini verticali indipendenti per forature in direzione "Y" - Nr. 2 mandrini per forature orizzontali in direzione "Y" - Nr. 2 gruppi di foratura per ceniere interasse 48 mm sfalsato 6 mm - Nr. 4 teste orizzontali laterali a nr. 19 mandrini cadauna (nr. 2 a destra e nr. 2 a sinistra) - Reti di protezione fissate alla macchina 3) Foratrice orizzontale + inseritrice di spine MORBIDELLI "ZENITH S2A": - Area di lavoro in asse "X": 3.200 mm - Nr. 2 trasportatori a cinghia, 1 fisso ed 1 regolabile in funzione della larghezza del pannello - Velocità variabile in continuo di avanzamento dei trasportatori a cinghia con regolazione dal quadro comandi in automatico - Nr. 4 teste verticali inferiori con testine sdoppiate (9+9 mandrini ogni testa) - Nr. 4 teste verticali superiori con testine sdoppiate (9+9 mandrini ogni testa) - Regolazione delle teste e delle testine manuale con visualizatori digitali per la posizione assi X - Y1 - Y2 - Nr. 2 gruppi orizzontali di spinatua con5+5 pistole di inserimento spine - Sistema di cambio rapido delle testine 6) Scaricatore TOMASSNI "100 S" - Lunghezza massima: 3000 mm - Larghezza massima: 950 mm - Ventose per il supporto dei pannelli
