2010 Stefani Evolution Flex

Prezzo

Contattaci per il prezzo

oChiama +39 0331 923696

Specifiche

ProduttoreStefani
ModelloEvolution Flex
Anno2010
Numero di magazzinoMFG015

Descrizione

Linea di squadrabordatura softforming composta dalle seguenti macchine:


1) Rulliera motorizzata a terra con imposte passaggio forche TRM 12/76


2) Caricatore/traslatore automatico con gruppo di prelievo a ventose rotante SAG

Movimentazione orizzontale del carro tramite motore Brushless e cinghia dentata, motore ancorato al carro, potenza motore Kw 4,4

N° 2 barre porta ventose in estruso di alluminio leggero con apertura motorizzata in autocentratura tramite motore Brushless e posizionamento automatico, gestita direttamente dal Plc in accordo alle dimensioni del pezzo in lavorazione

Lunghezza delle barre porta ventose idonea per il prelievo di barre con lunghezza max 3200 mm

Sistema di movimentazione panello a ventose

Passo ventose mm 180

Diametro ventose mm 90

Sistema di rotazione del braccio a ventose per introduzione \ ricezione del pannello in lavorazione

Rulliera di pre carico motorizzata

Sistema a rulli \ cinghie per la movimentazione del pannello

Allineatore automatico del pannello alla linea di squadrabordatura

Con n. 2 pompe del vuoto da 110 m3/h ciascuna


3) Transfer alimentazione squadrabordatrice monolato

Transfer a cinghie

Lunghezza utile mm 5000

Larghezza utile mm 3200

N° 12 cinghie piatte a passo crescente

Motorizzazione cinghie con velocità variabile tramite inverter

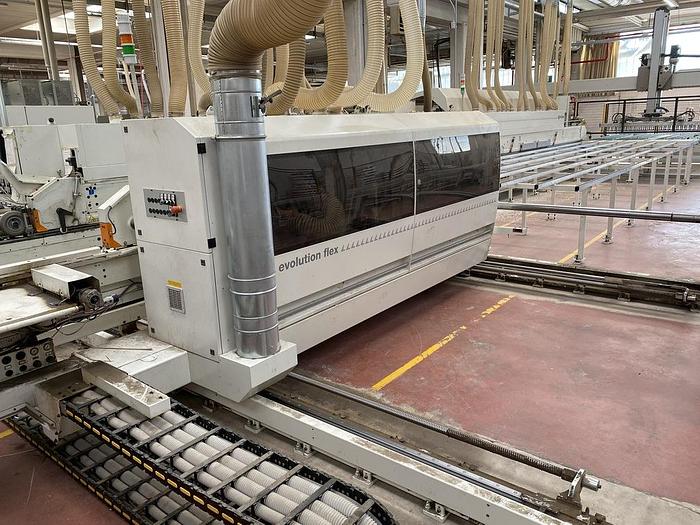

3) Squadrabordatrice Stefani mod. Evolution Flex

Macchina utilizzabile come prima o seconda macchina in linea

Controllo numerico PC Office con Software Win Edge

Lettore bar code con tastiera a radiofrequenza

Telediagnosi via modem

Velocità di avanzamento regolabile da CN 10 - 40 m\min. Per spessori bordo ABS maggiori a 2 mm la velocità non può superare 30 mt/min. Nel caso di lavorazione softforming la velocità di avanzamento può variare in base alla tipologia del profilo e del bordo applicato

Sollevamento dei pressori con regolazione elettronica da C.N.

Spessore bordo mm 0,3 - 12

Altezza bordo mm 12 - 65

Bordi da applicare in rotolo su dritto: melamina spessore mm 0,4

Impiallacciatura spessore mm 0,5

Bordi da applicare in rotolo du diritto raggiato: Pvc ed Abs spessore mm 2

Bordi da applicare in striscia du diritto: Impiallacciatura spessore mm 0,5

Dimensioni pannello:

  • Lunghezza min/max mm 250/1200
  • Larghezza min/max mm 250/3200
  • Spessore min/max mm 10/60

Barra pneumatica centrale di supporto per pannelli di grandi dimensioni

Tutti i gruppi di lavoro montati su sovra tavole con regolazione elettronica da C.N.

Cingolo di avanzamento con nottolini a scomparsa per lo squadro del pannello (distanza tra i nottolini mm 500)

Cinghia gommata superiore di pressione pannello

Lunghezza totale macchina 15550 mm


Parte a squadrare dx e sx con le seguenti caratteristiche:

  • Apertura della spalla mobile motorizzata con velocità fino a 20 mt/min
  • Sistema di introduzione pannelli automatico con transfer in entrata/uscita a cinghia
  • Guida in entrata dx con posizionamento orizzontale motorizzato sulle guide a ricircolo di sfere
  • N° 2 guide in entrata sx regolabili
  • Accostatore con n° 6 ruote gonfiabili motorizzate
  • Allungamento della catena in entrata
  • Pioli trascinatori con interasse 500 mm, con inserimento automatico comandato dalla presenza del pannello; selezione su 3 posizioni in altezza 12, 18 e 25 mm
  • Pioli allargati e gommati per impiallacciatura / alte velocità
  • Sistema di attesa dei pioli con settori a feltri adatto anche per la lavorazione di pannelli con superfici delicate
  • Sostegno centrale autocentrante per 9 denti
  • Kit per impiallacciatura sporgente fino a 12 mm completo di guida laterali per pannelli con sporgenza, copiatore modificati del gruppo rettificatore, copiatore anteriore e posteriore modificati del gruppo intestatore


Parte a squadrare lato sx (spalla fissa) composta da:

  • Gruppo doppio incisore sopra sotto regolabili da C.N.
  • Gruppo Toupie antischeggia regolabile elettronicamente da C.N.
  • Gruppo doppio trucciolatore a 2 motori
  • Gruppo Toupie regolabile elettronicamente da C.N.
  • Gruppo Toupie regolabile elettronicamente da C.N.


Parte a squadrare lato dx (spalla mobile) composta da:

  • Gruppo doppio incisore sopra sotto regolabile elettronicamente da C.N.
  • Gruppo Toupie antischeggia regolabile elettronicamente da C.N.
  • Gruppo doppio truciolatore a 2 motori
  • Colonna libera per aggiunta di 2 o più gruppi di lavoro


Parte a bordare composta da:

  • Lampade per riscaldare il bordo del pannello
  • Magazzino porta bobine a n° 6 posizioni con cambio automatico del bordo da C.N.
  • Magazzino orizzontale monorotolo aggiunto per la lavorazione di bordi delicati
  • Gruppo di incollaggio "HM 3002 LMS" per colla termofusibile EVA con prefusore e vasca colla. Copiatura delle vasca colla sulle guide lineari a ricircolo di sfere. Rapida intercambiabilità della vasca colla. Movimentazione del rullo spalmacolla, del primo rullo di pressione e del rullo di avanzamento tramite motori sincronizzati tra loro con la velocità del cingolo tramite inverter. Capacità vasca colla 1,2 kg.
  • Kit per il bloccaggio vasca colla "HM 3002"
  • Kit per alimentazione colla in granuli "LMS"
  • Predisposizione per colla "PU MC 12"
  • Gruppo di pressione del bordo con revolver e rulliere per il bordo softforming regolabile da C.N.
  • Gruppo intestatore "YU/SP-1000" a 2 motori Kw 0,35. Inclinazione automatica lame YU. Posizionamento elettronico dei copiatori laterali YU tramite motori Brushless
  • Gruppo refilatore sovrapposto a 2 motori Kw 1
  • Gruppo spigolatore "RSU" inclinabile fino a 30° a 2 motori, dotati di sgancio rapido, regolabile elettronicamente da C.N. Kw 0,5
  • Kit 2 posizioni automatiche con posizionamento elettronico dei copiatori del gruppo spigolatore con motori dotati di posizionamento automatico verticale ed orizzontale su 2 posizioni e copiatori laterali a disco con posizionamento elettronico tramite motori Brushless
  • Gruppo arrotondatore "C1 + C2" a 4 motori a sgancio rapido, regolabile elettronicamente da C.N. Cuffie di aspirazione con flusso di aspirazione del truciolo ottimizzato "ED SYSTEM". Kw 0,35
  • Gruppo Toupie a tempo inclinabile 0-90° Kw 5,5
  • Gruppo Toupie a tempo inclinabile 0-90° Kw 5,5
  • Gruppo raschia bordo "RCS"
  • Gruppo raschia colla " RCA/2C"
  • Gruppo spazzole sovrapposte "SP/F"
  • Gruppo Phon "PH/1600" per il ravvivamento del colore del bordo


4) Transfer di scarico - smistamento per ritorno pezzi


5) Scaricatore automatico SAG

N° 2 barre porta ventose in estruso di alluminio leggero con apertura motorizzata in autocentratura tramite motore Brushless e posizionamento automatico, gestita direttamente dal Plc in accordo alle dimensioni del pezzo in lavorazione

Lunghezza delle barre porta ventose idonea per il prelievo di barre con lunghezza max 3200 mm

Passo ventose mm 180

Diametro ventose mm 90

Sistema di movimentazione panello a ventose

Sistema di rotazione del braccio a ventose per ricezione del pannello in lavorazione

Sistema a rulli \ cinghie per la movimentazione del pannello

Scarico in automatico del pannello in lavorazione su tappeto motorizzato


6) Transfer di collegamento per ritorno pezzi

Lunghezza mm 3600

Larghezza utile mm 1200


7) Transfer di collegamento per ritorno pezzi

Lunghezza mm 5500

Larghezza utile mm 1200


8) Transfer di collegamento per ritorno pezzi

Lunghezza mm 5500

Larghezza utile mm 1200


9) Transfer di collegamento per ritorno pezzi

Lunghezza mm 5500

Larghezza utile mm 1200


10) Transfer di collegamento per ritorno pezzi

Lunghezza mm 3600

Larghezza utile mm 1200


11) Rulliera motorizzata a terra per formazione cataste allo scarico

Rulli diametro 89 mm, zincati, disposti a passo 180 mm

Portata di ciascun rullo 300 Kg

Dimensioni mm 4200 x 1200

Altezza da pavimento mm 300


RETI DI PROTEZIONE A NORME CE
