IDEA RM MRC45-1350-8 RC30-1350

Sistema automatico di ritorno pannelli per foratrici passanti

Dati tecnici

Dimensioni del pezzo lavorabile sull’unità di ritorno della foratrice a sei lati:

L 200–3000 mm

W 30–1200 mm

T 10–60 mm

La soluzione prevede n. 2 trasportatori.

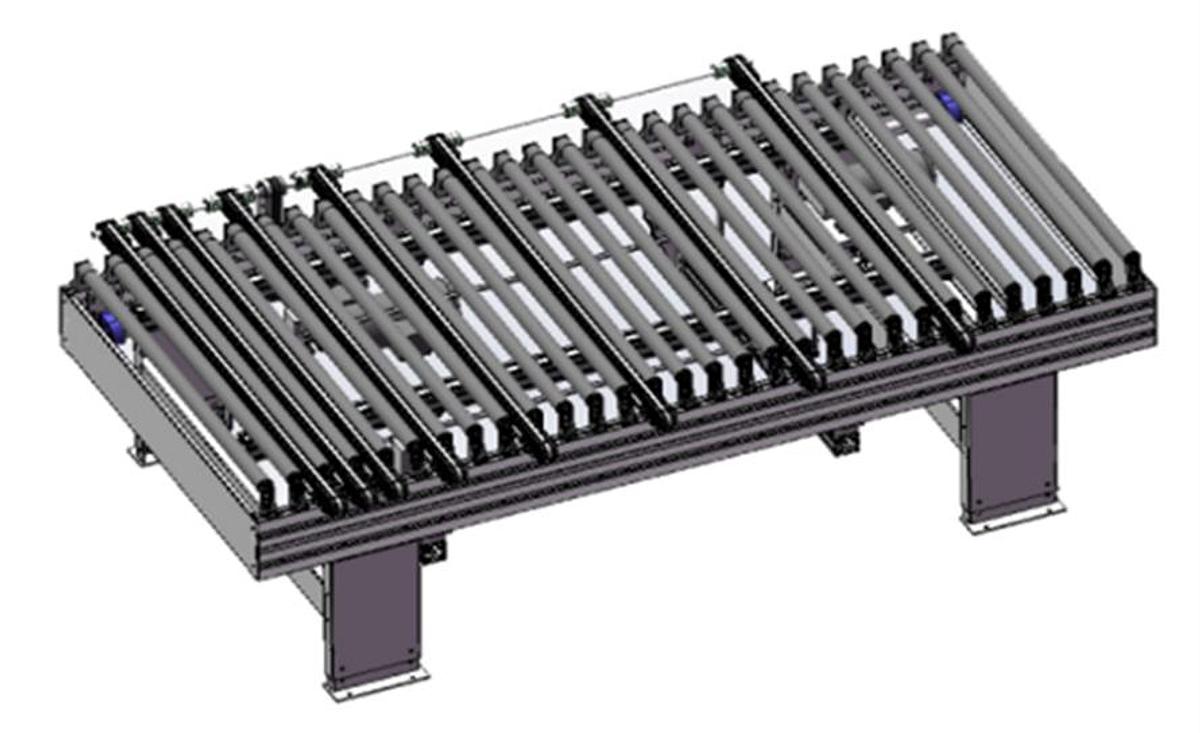

Trasportatore 1

Traslatore a 90°

Modello: MRC30-1350-8

Caratteristiche del dispositivo

La macchina è utilizzata per il trasporto ausiliario di componenti di pannelli.

Panoramica del dispositivo

Ø La trasmissione a cinghia ad anello del gruppo rulli è semplice da utilizzare e a bassa rumorosità.

Ø I rulli sono rivestiti in gomma resistente all’usura e ai solventi, per garantire un funzionamento regolare del pezzo.

Ø Il dispositivo di guida del nastro trasportatore assicura un funzionamento sicuro e silenzioso anche con pezzi di dimensioni molto ridotte o quando il nastro opera ad alta velocità.

Ø La velocità di avanzamento è controllata tramite conversione di frequenza con regolazione continua.

Ø È adottata una traversa in lega di alluminio, con un design raffinato che mantiene un’eccellente linearità del trasportatore.

Ø La struttura esterna presenta zincatura blu-bianca e verniciatura a spruzzo, che contribuiscono a mantenere pulizia, igiene e durata dell’attrezzatura.

Parametri tecnici

Ø Dimensioni del dispositivo: 3000 × 2480 × 950 mm

Ø Lunghezza trasportatore a rulli: 3000 mm

Ø Interasse rulli: 95 mm

Ø Lunghezza trasportatore a cinghia: 2420 mm

Ø Larghezza cinghia: 16 mm

Ø Numero di cinghie: 8 pz

Ø Altezza di lavoro: 950 ± 50 mm

Ø Velocità trasportatore a rulli: 30–80 m/min

Ø Velocità trasportatore a cinghia: 50–90 m/min

Ø Potenza rulli: 0,75 kW

Ø Potenza cinghie: 0,75 kW

Ø Aria compressa: 6 bar

Ø Consumo massimo d’aria: 20 NL/min

Ø Colore macchina: RAL 9003

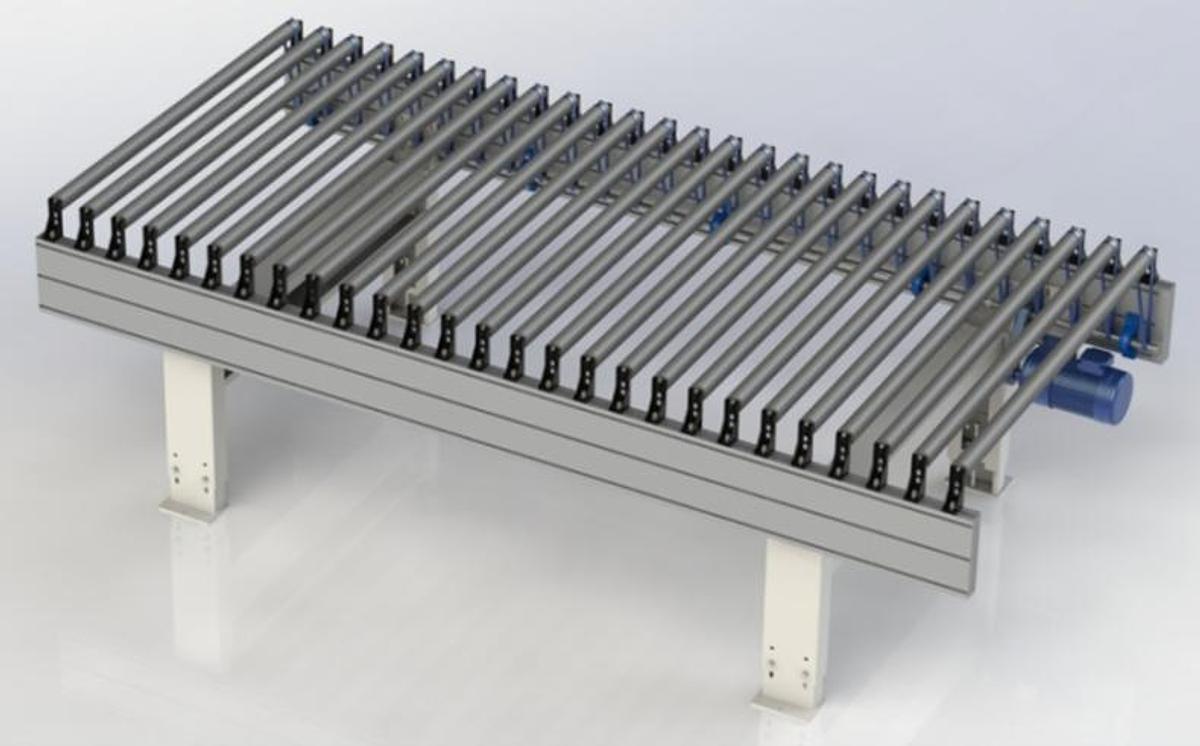

Trasportatore 2

Trasportatore a rulli

Modello: RC30-1350

Caratteristiche del dispositivo

Ø La macchina è utilizzata per il trasporto dei componenti di pannelli.

Panoramica del dispositivo

Ø La trasmissione a cinghia ad anello del gruppo rulli è semplice da utilizzare e a bassa rumorosità.

Ø I rulli sono rivestiti in gomma resistente all’usura e ai solventi, per garantire un avanzamento regolare del pezzo.

Ø La velocità di avanzamento è controllata tramite inverter con regolazione continua.

Ø La traversa in lega di alluminio conferisce un design raffinato e mantiene un’eccellente linearità del trasportatore.

Ø La struttura esterna, con zincatura blu-bianca e verniciatura a spruzzo, contribuisce a mantenere pulizia, igiene e durata dell’attrezzatura.

Parametri tecnici

Ø Dimensioni del dispositivo: 3000 × 1350 × 950 mm

Ø Larghezza utile di lavoro: 1200 mm

Ø Diametro rulli: 50 mm

Ø Interasse rulli: 95 mm

Ø Altezza piano di lavoro: 950 ± 50 mm

Ø Velocità trasportatore a rulli: 30–80 m/min

Ø Colore macchina: RAL 9003
