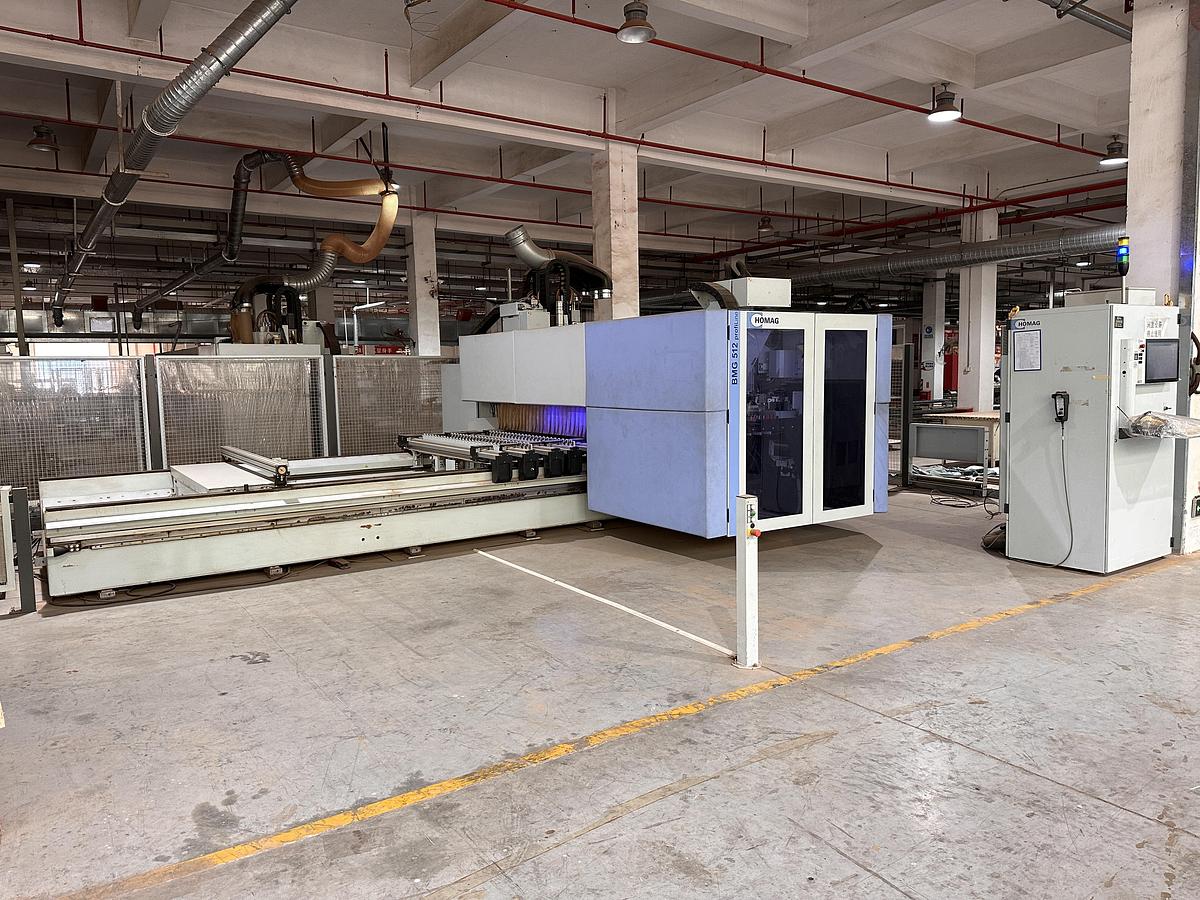

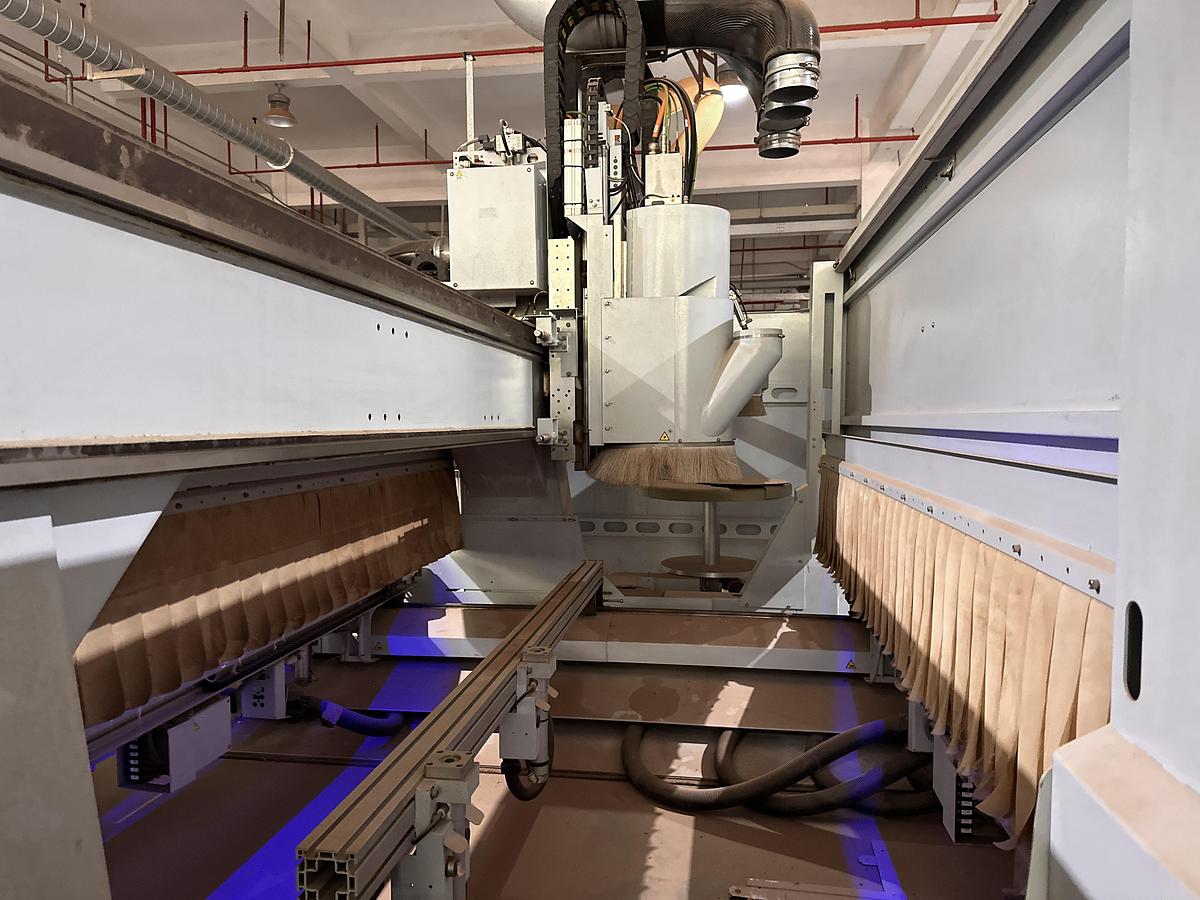

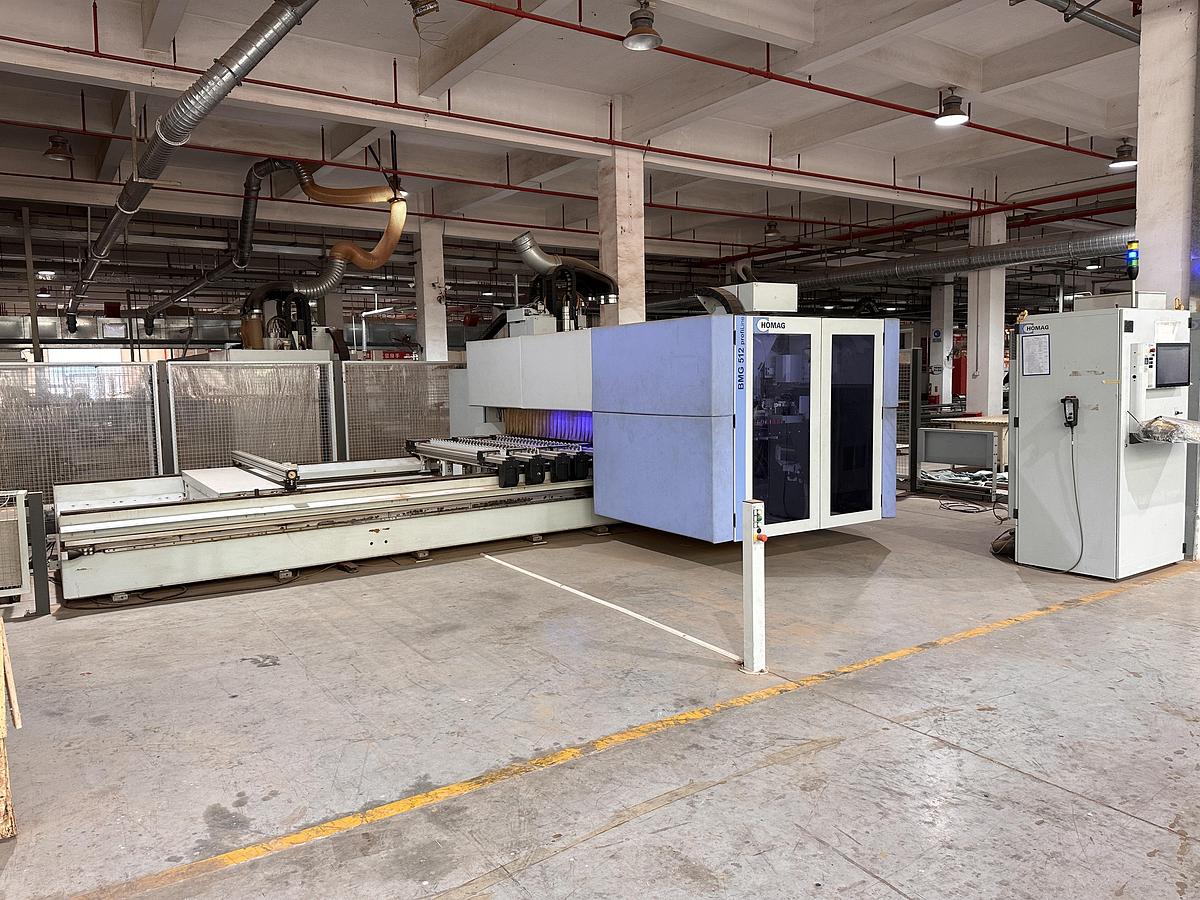

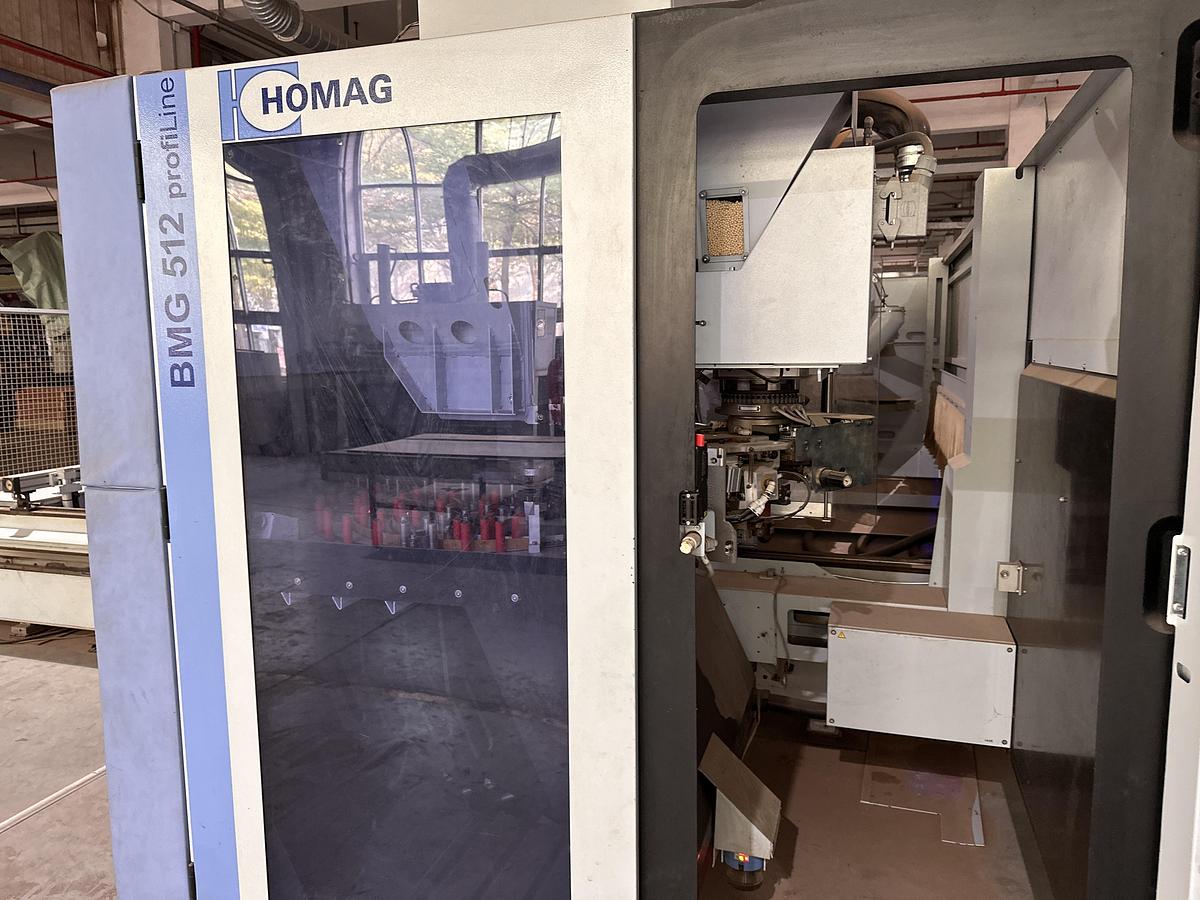

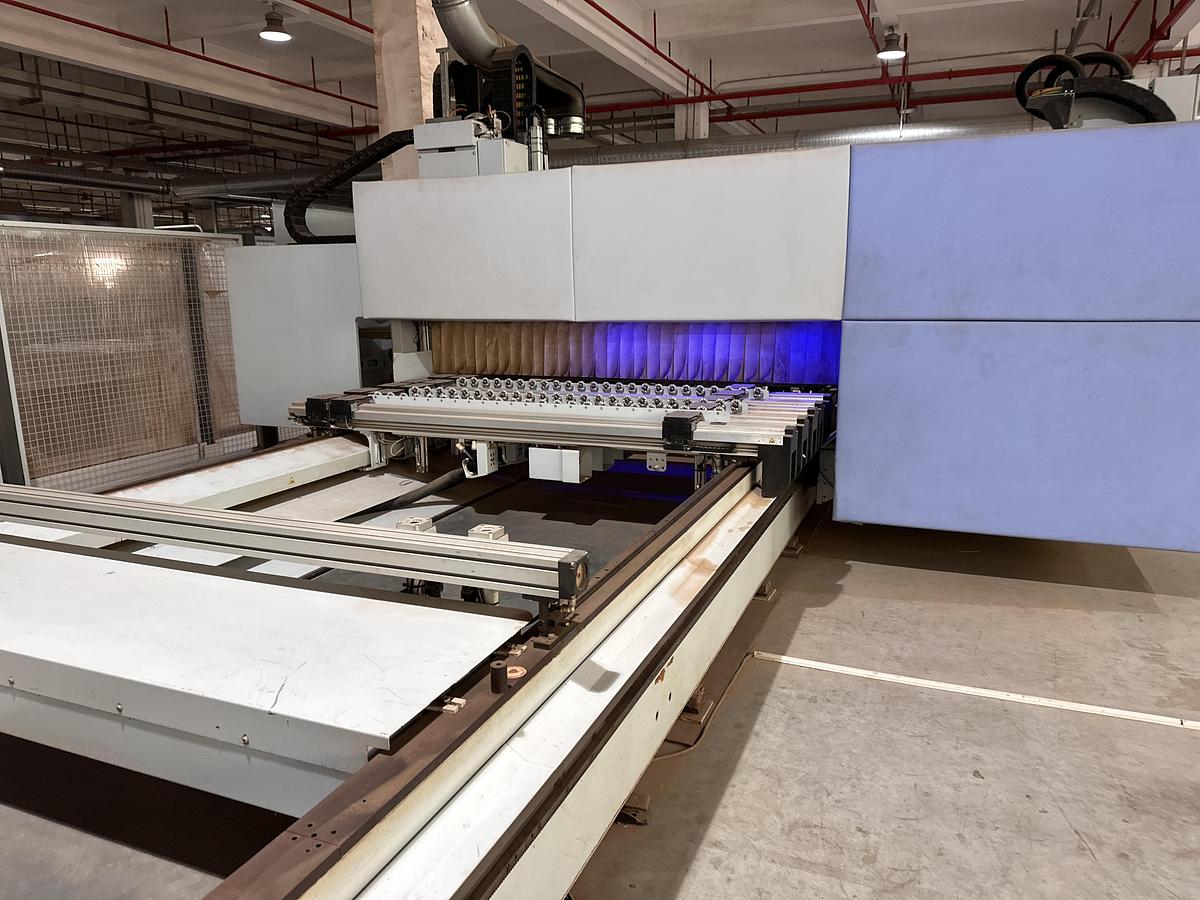

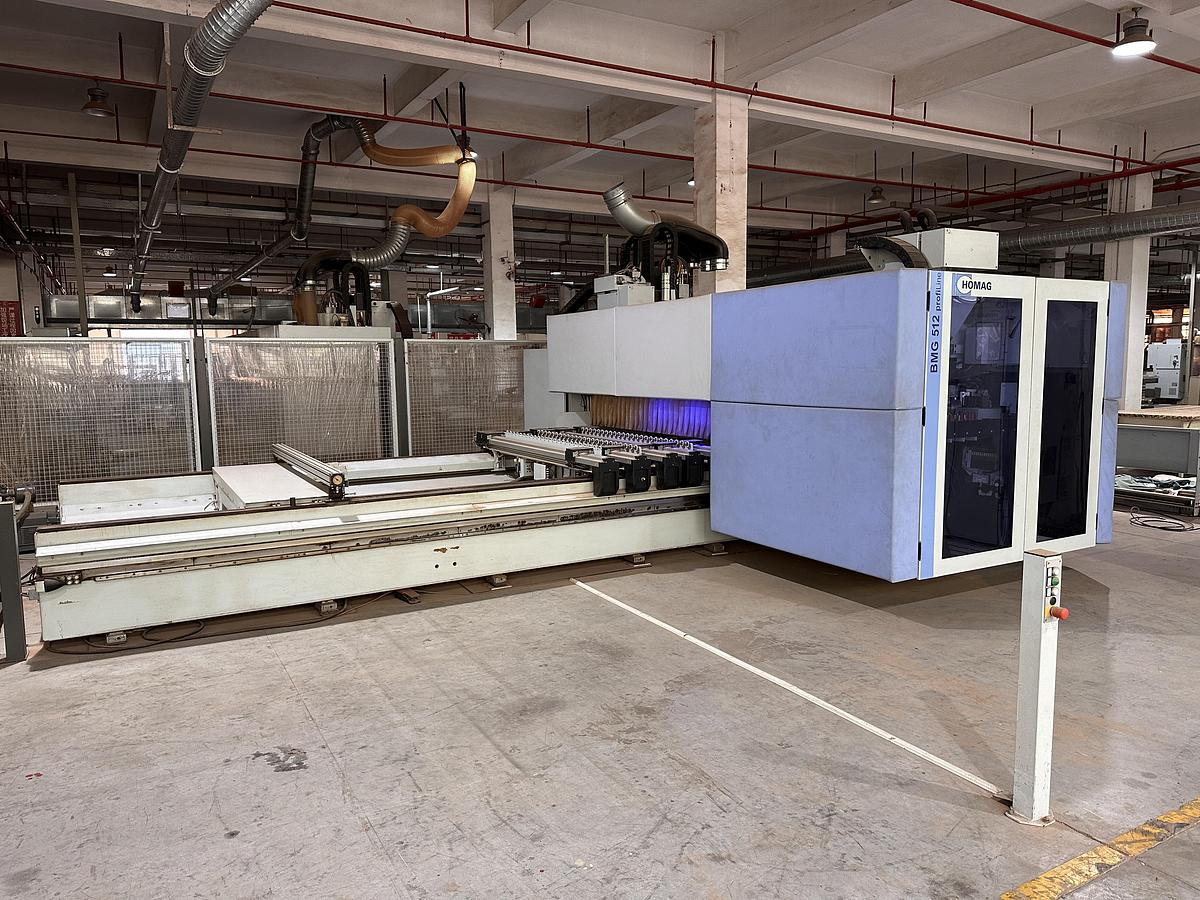

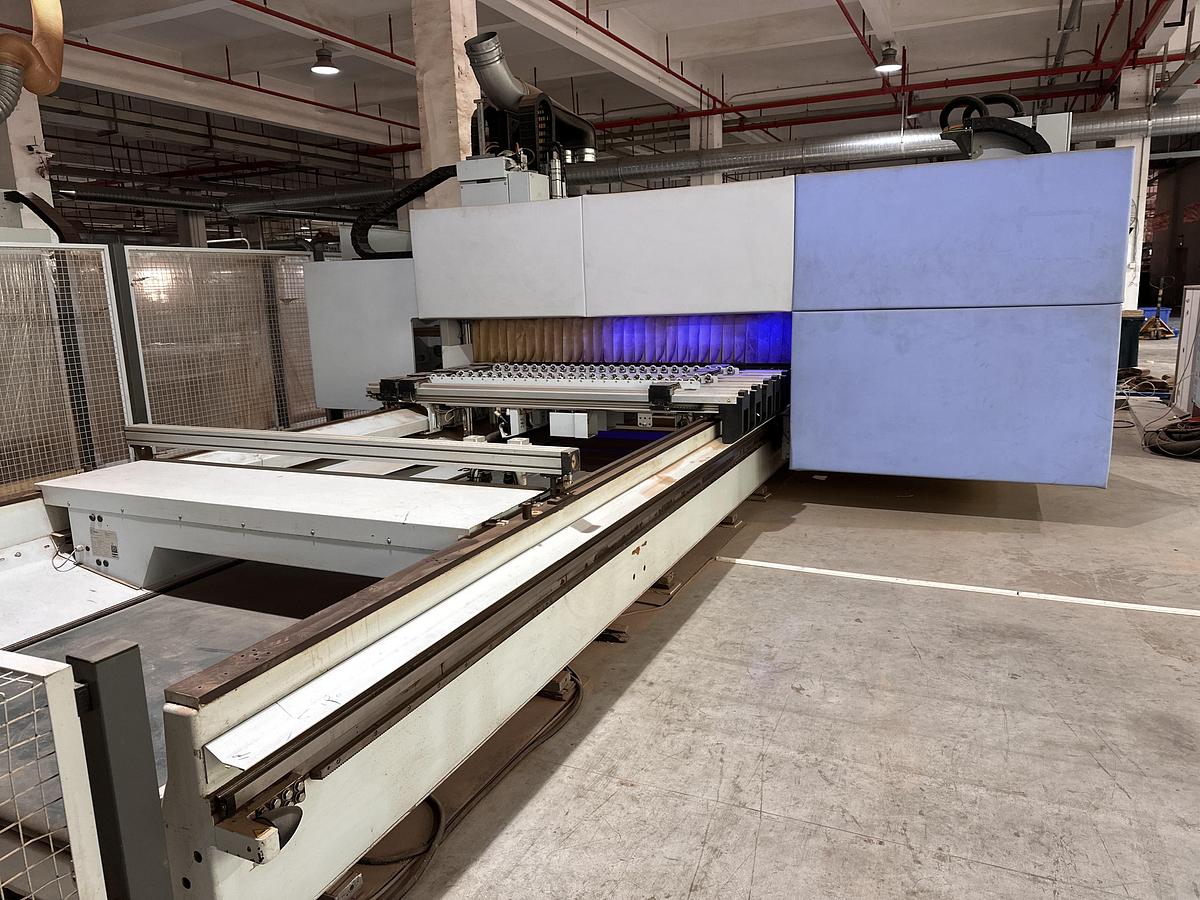

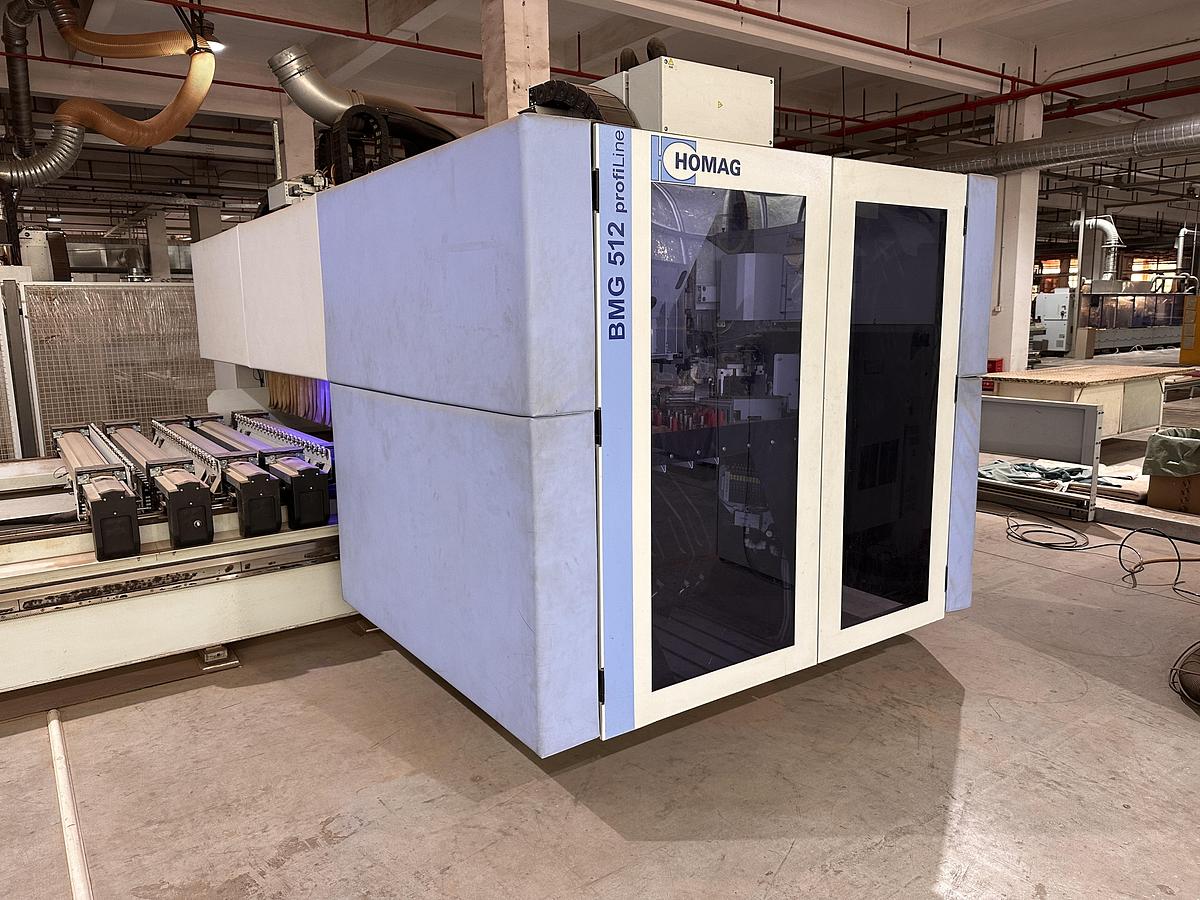

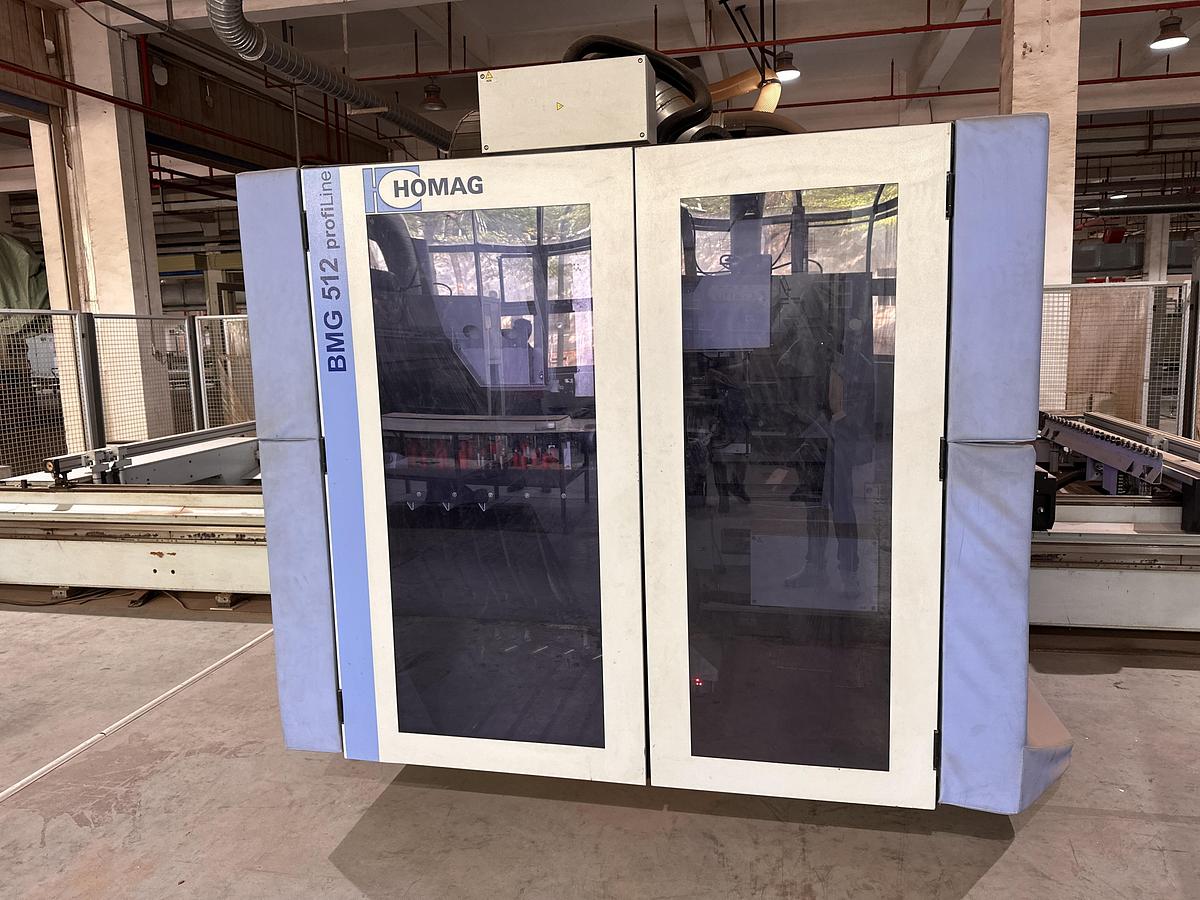

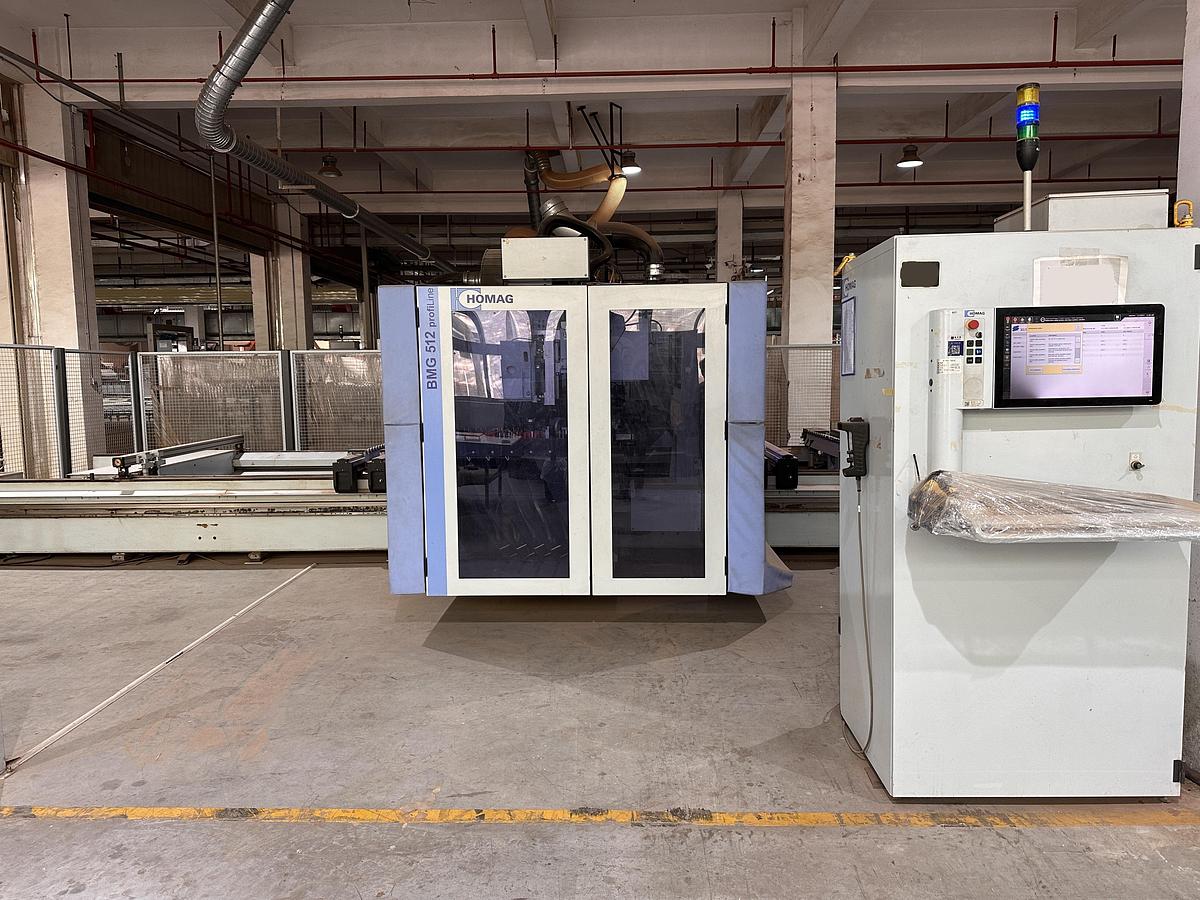

HOMAG BMG 512 60/19/V/A

Fräswerkzentrum mit Kantenbearbeitung - Serie 512 ideal für die Produktion von Türen und Holztreppen mit zwei unabhängigen Y-Achsen

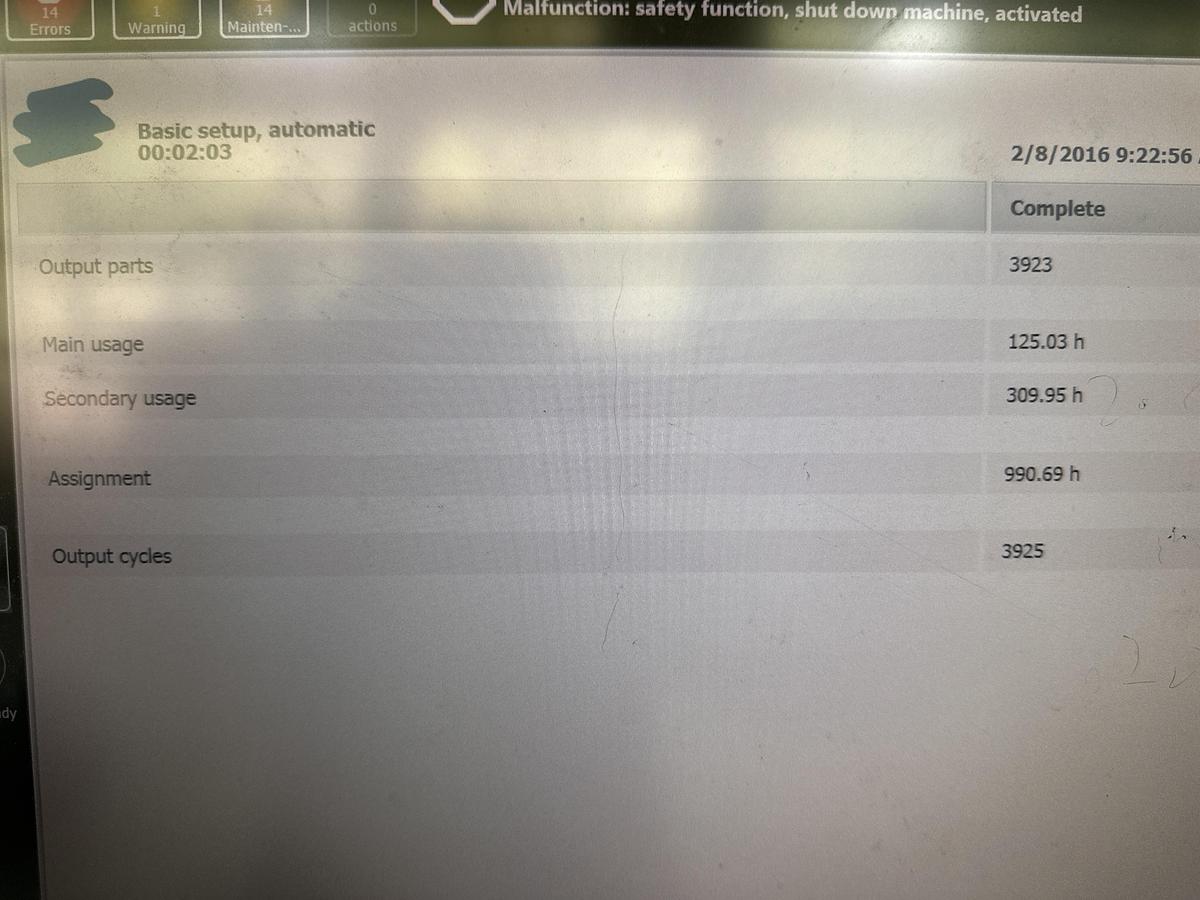

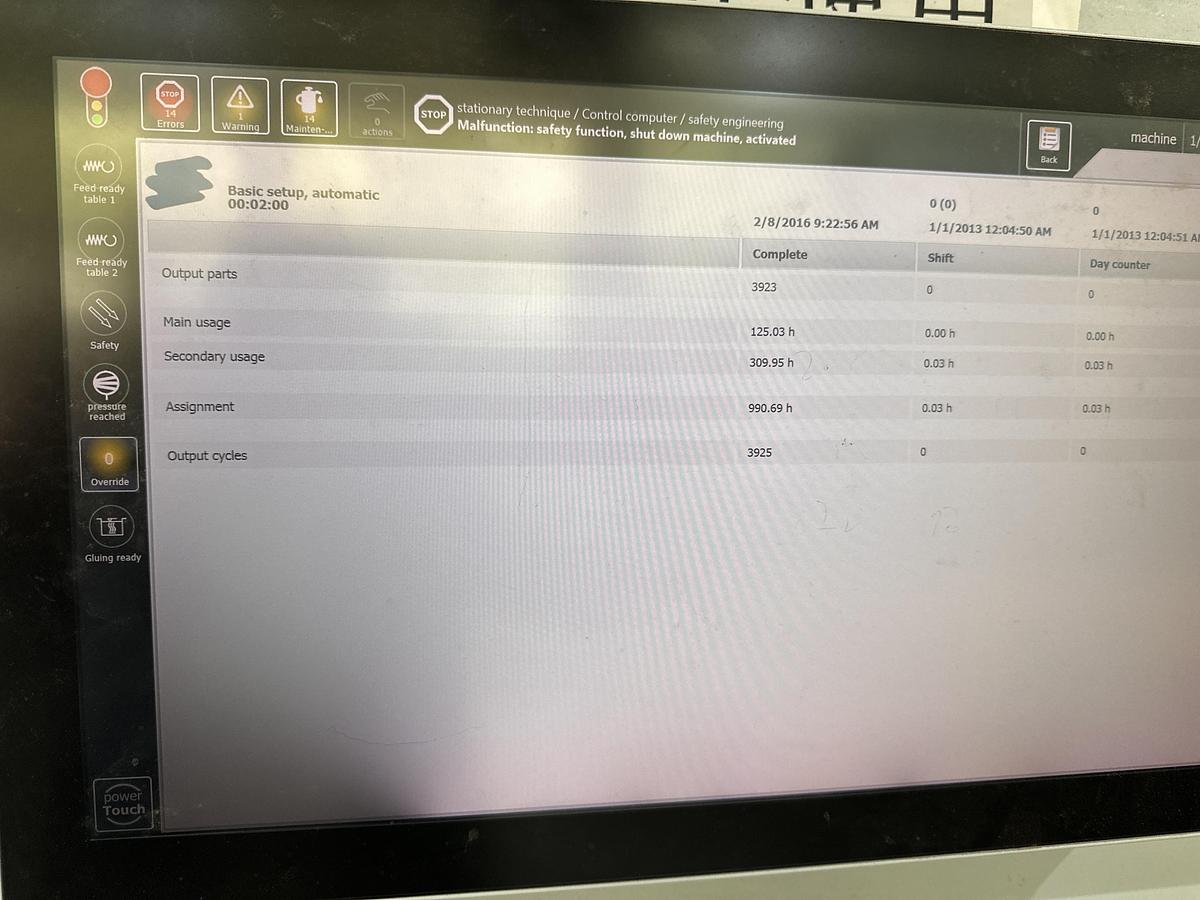

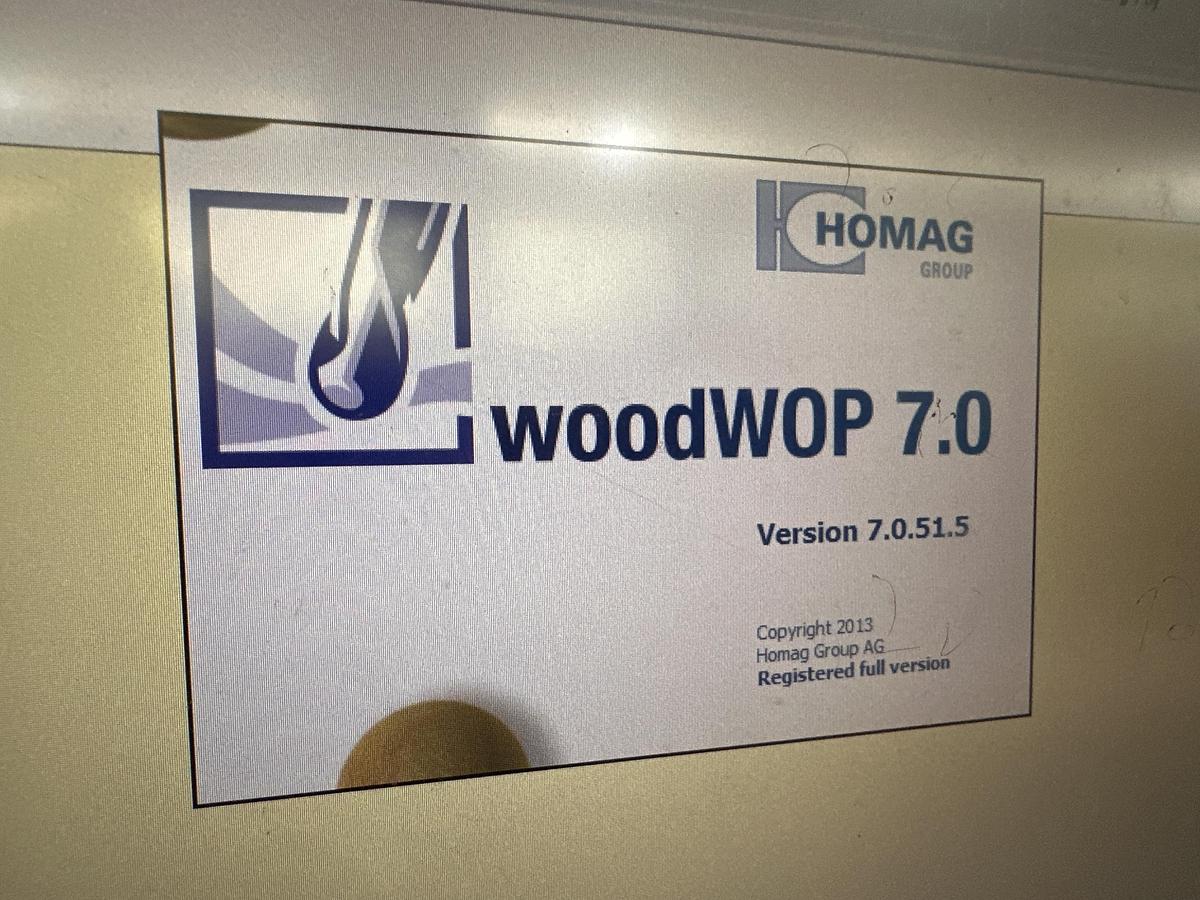

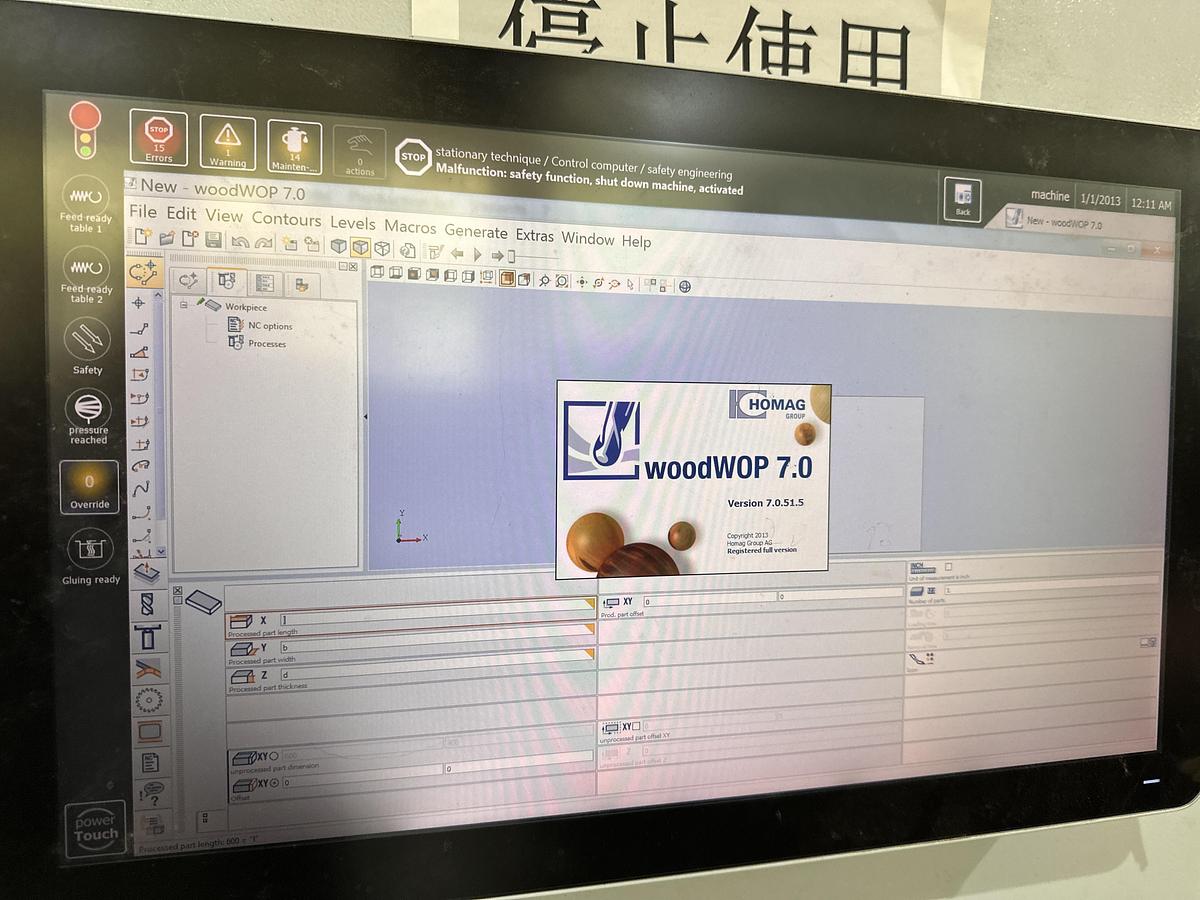

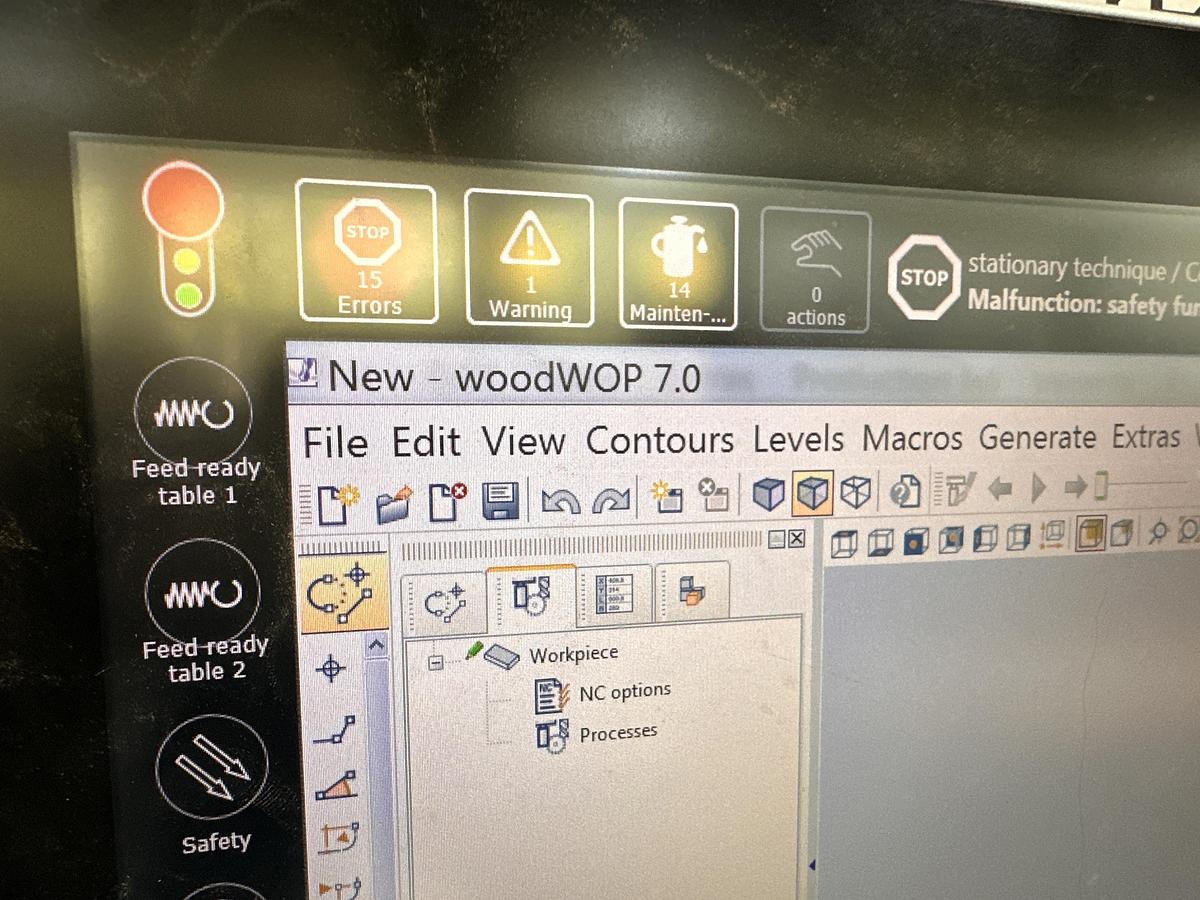

Numerische Steuerung PowerControl PC87 - WoodWop 7.0 Office-Software - Powertouch-System

- Arbeitsbereich in X-Achse mm 6000

- Arbeitsbereich in Y-Achse mm 1900

- Arbeitsweg in Z-Achse mm 300

Lineare Führungssysteme mit Staubschutz

Antriebe mit Zahnstangenführung für die Achsen X und Y

Kugellaufringe-Teile für die Z-Achse

Antriebstechnologie mit digitaler Steuerung

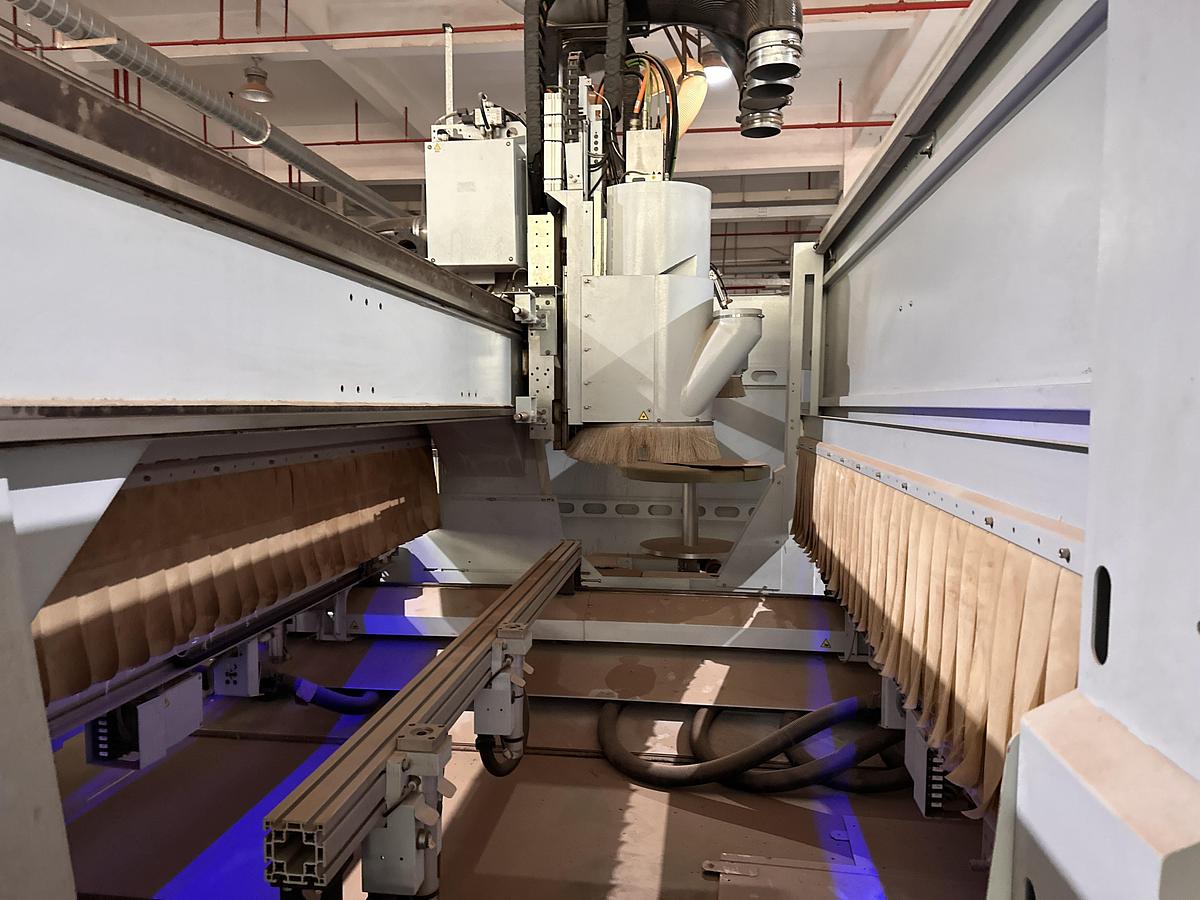

Einheitsträger vorbereitet für drei separate Z-Achsen für schnellen und wechselnden Einsatz der Hauptspindel, des Bohrgetriebes und der Klebe-Einheit.

Vorschubgeschwindigkeit:

Achse X/Y = 100 m/min

Achse X = 80 m/min

Achse Y = 60 m/min

Achse Z = 25 m/min

Nr. 2 Arbeitsfelder

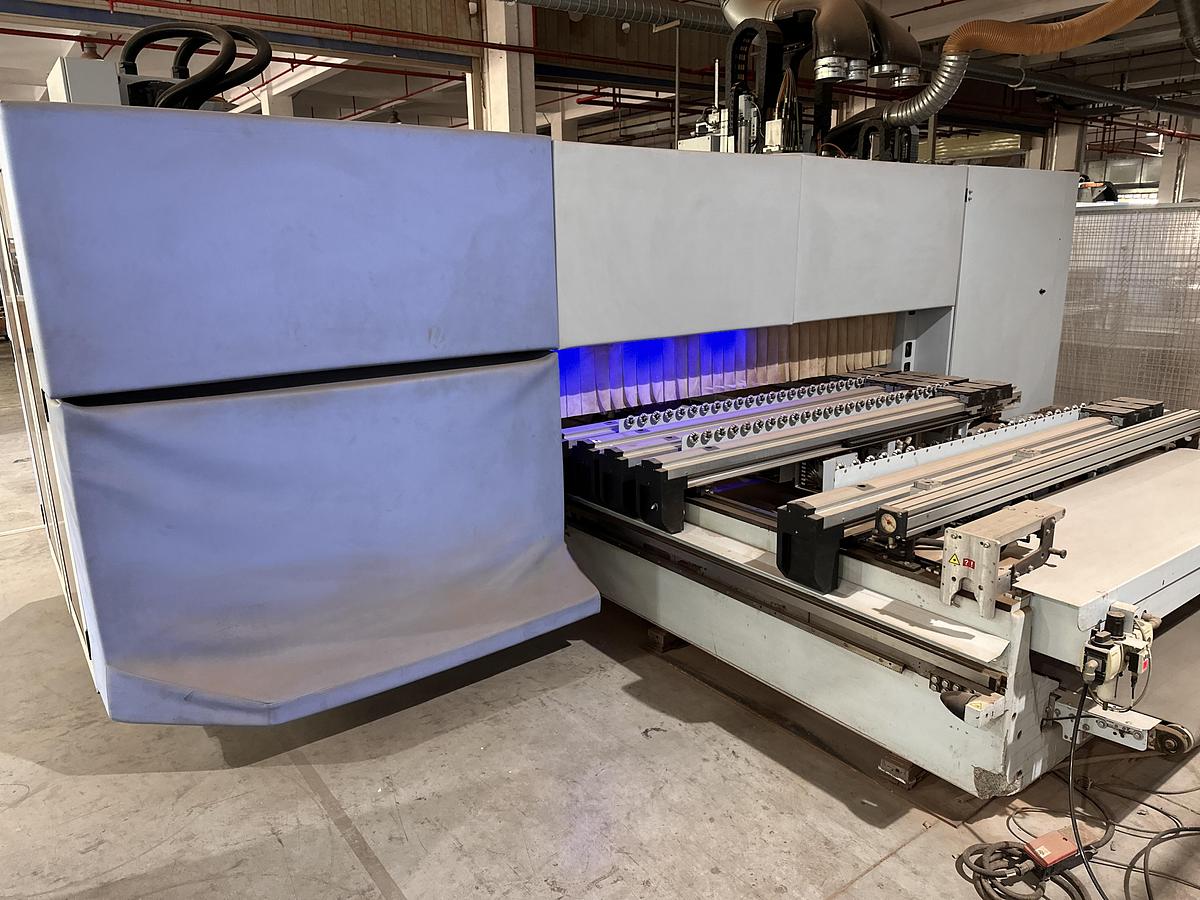

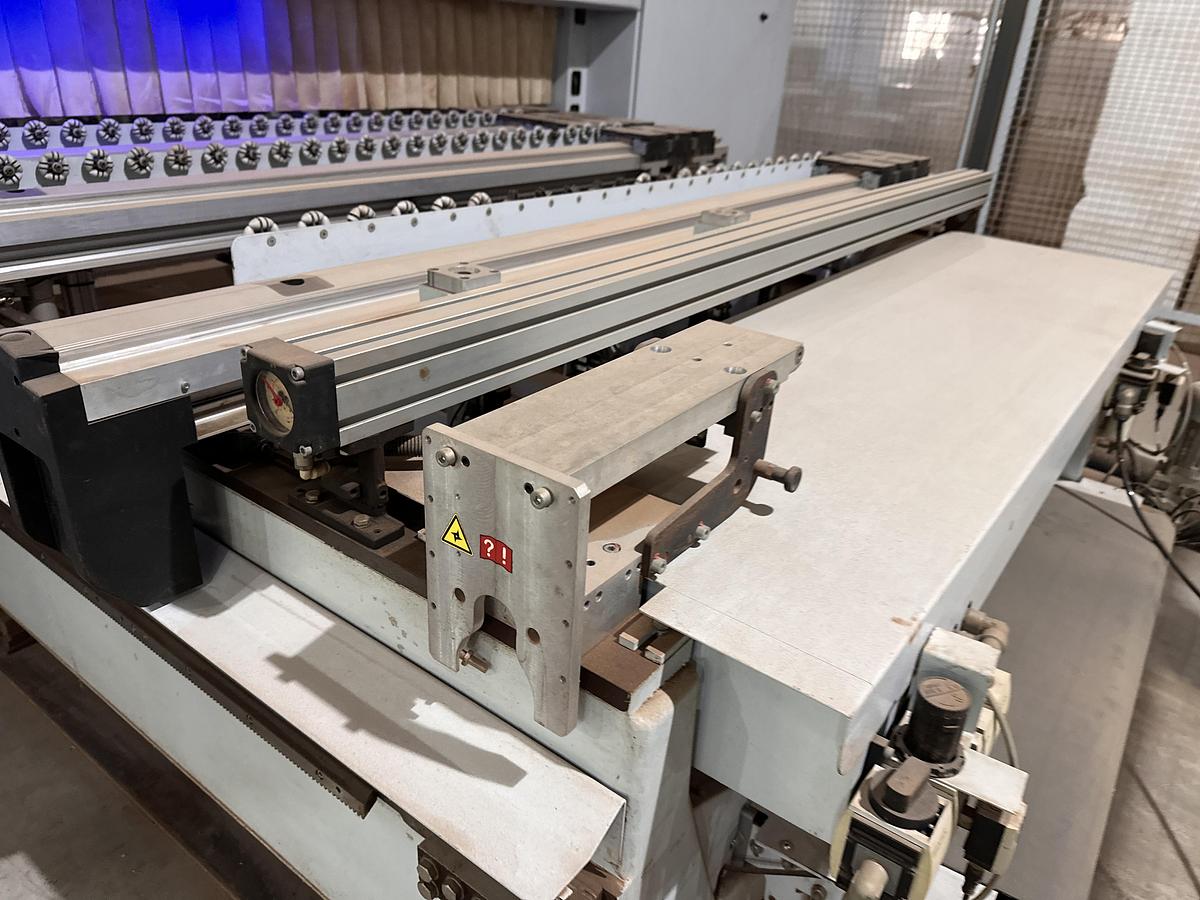

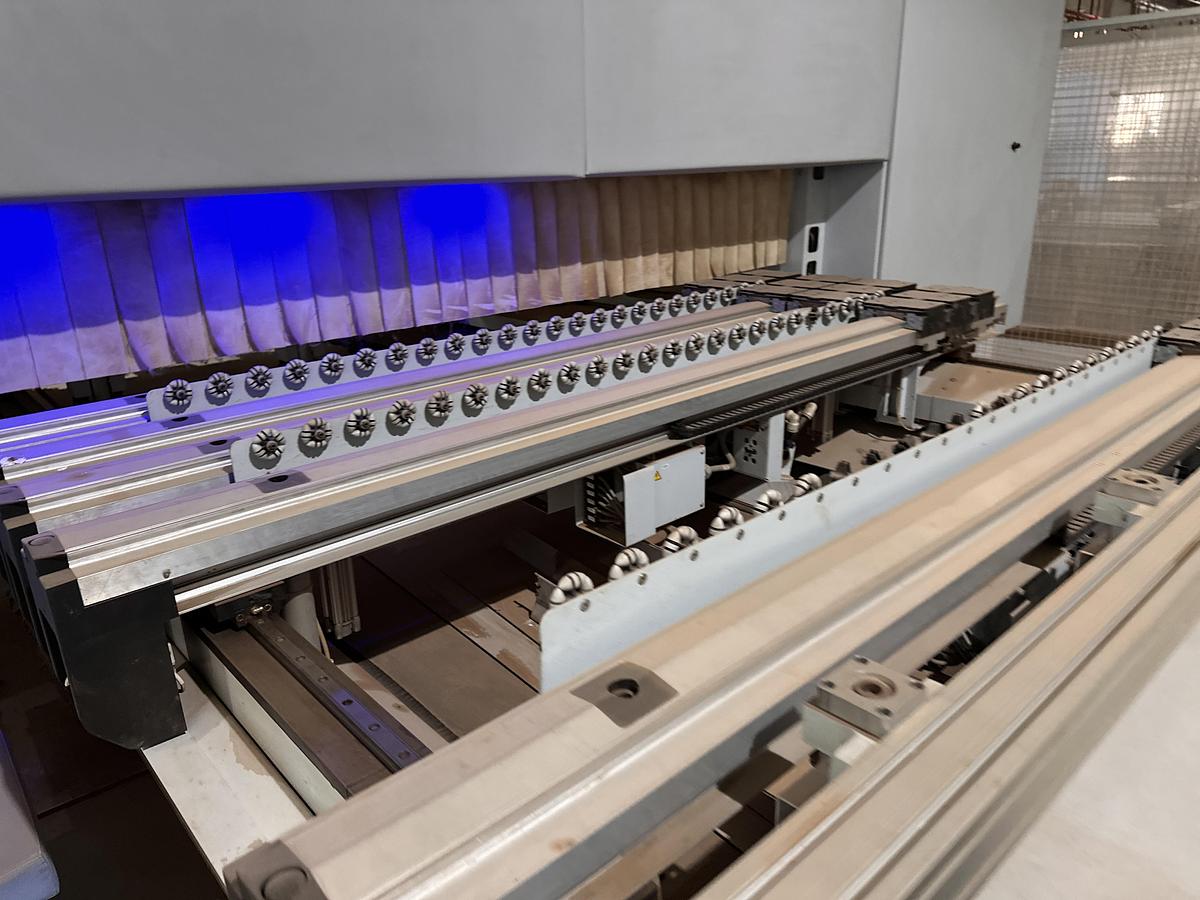

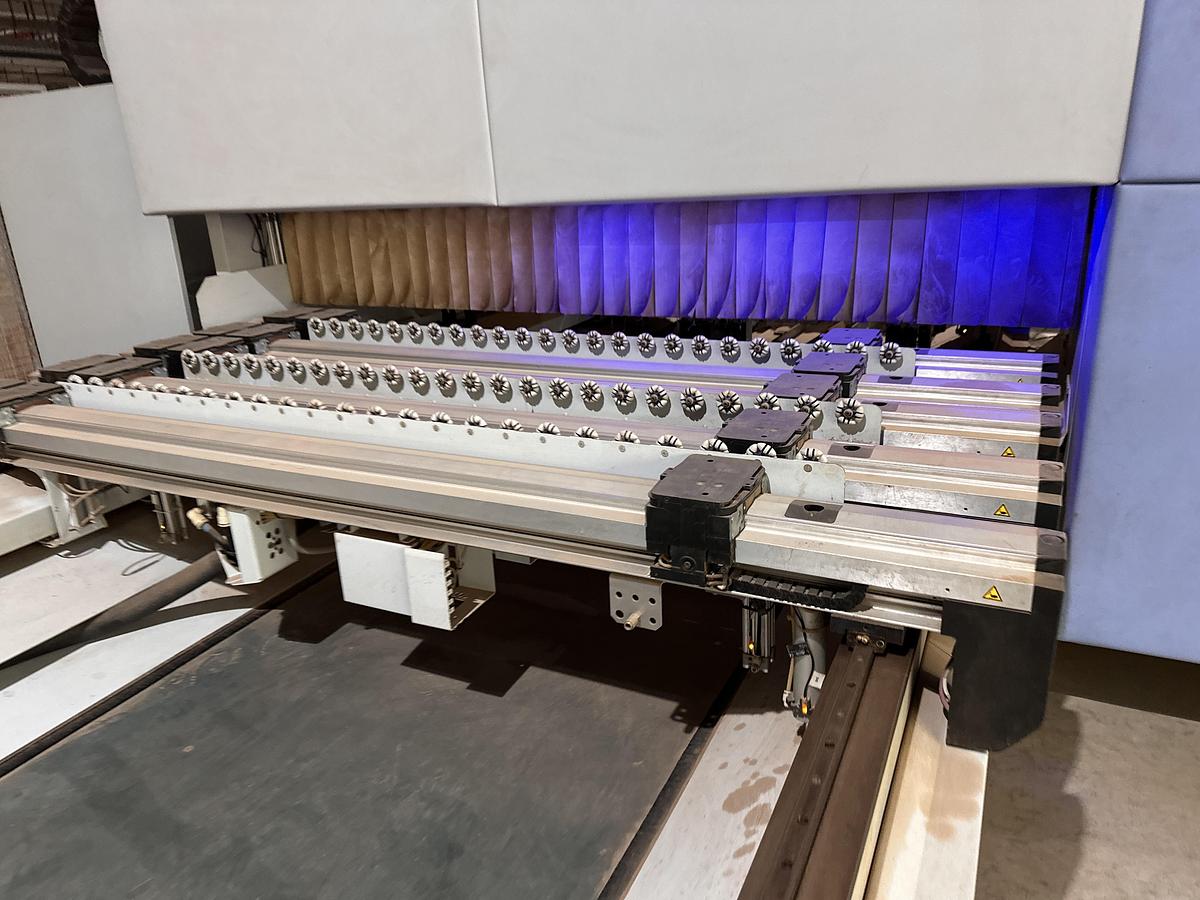

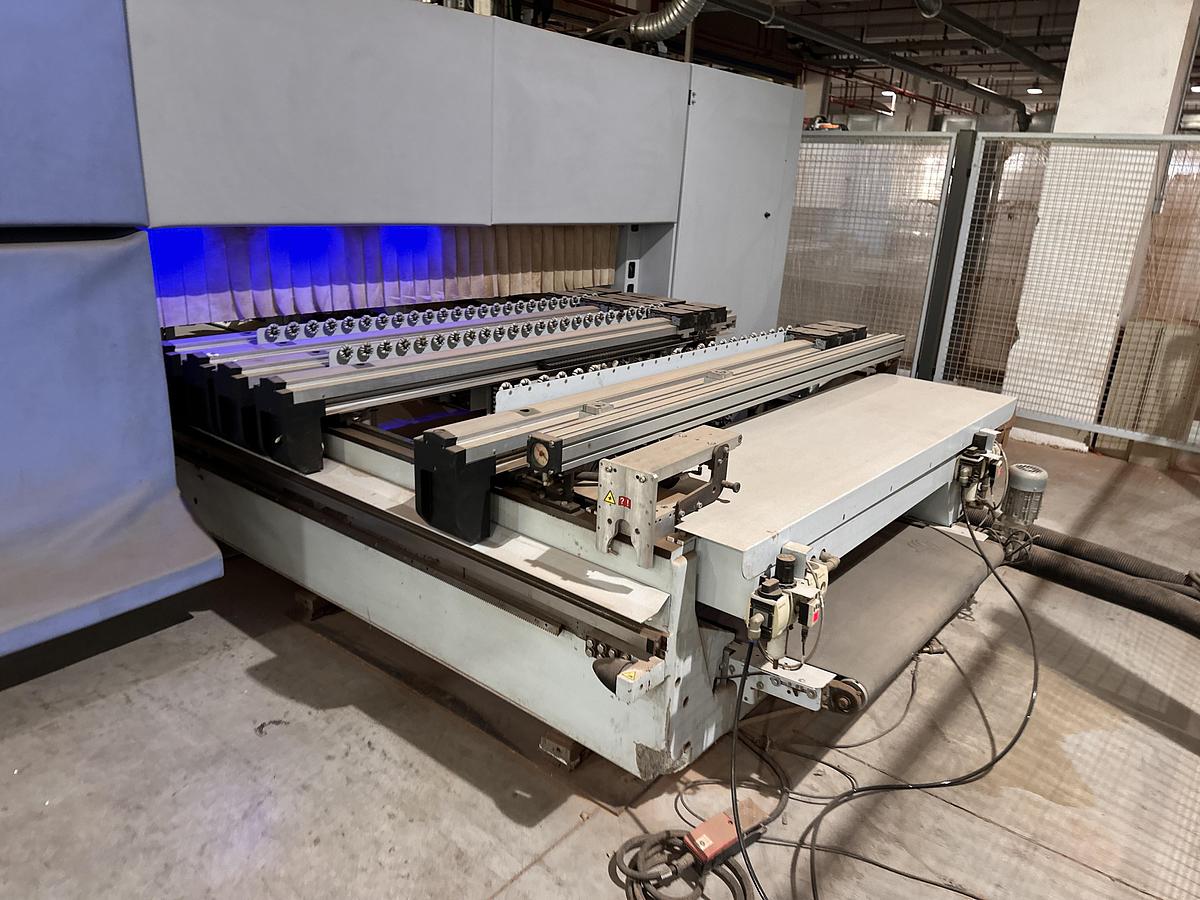

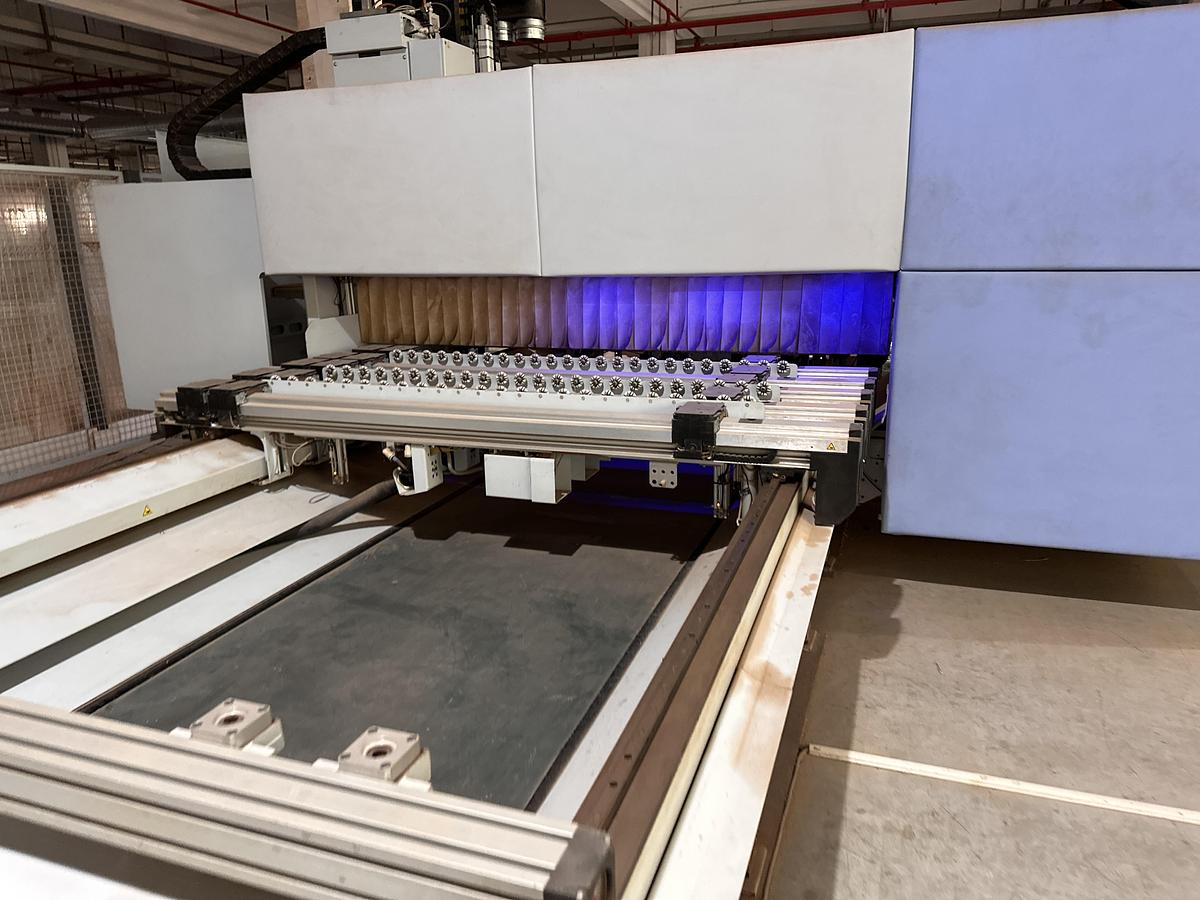

Arbeitsplatte mit Stangen

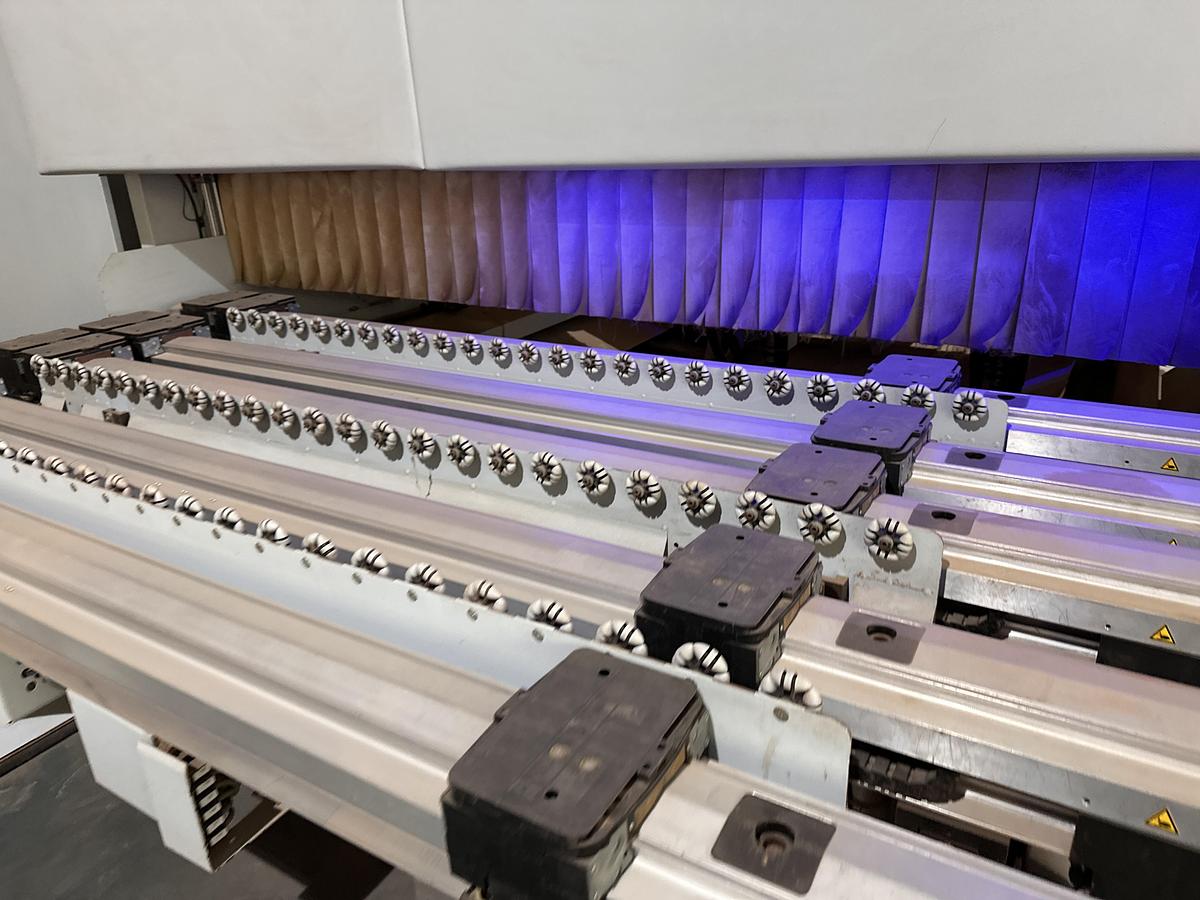

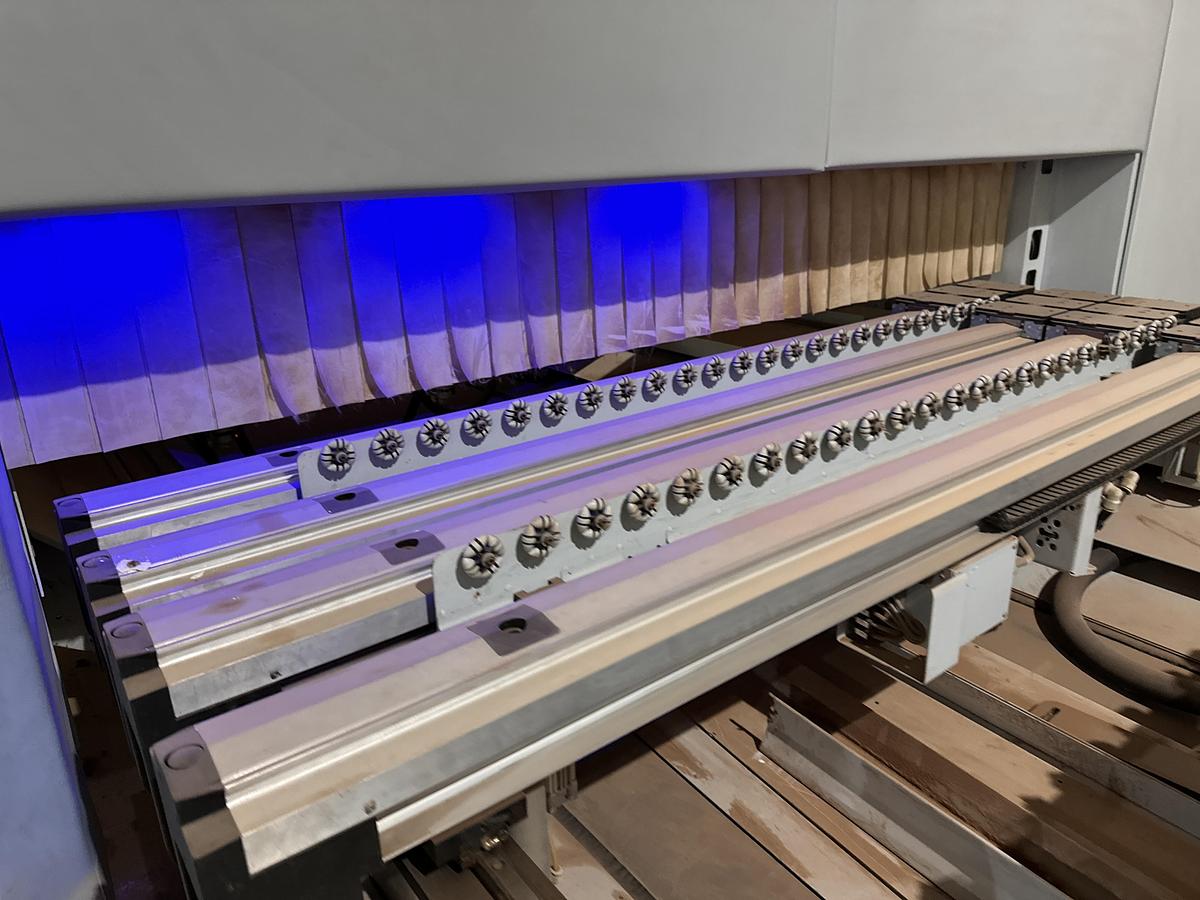

N° 10 verstellbare Stangen mit elektronischer Positionierung- für die Halterung mit Vakuum und Laserpositionierung;

N° 6 Pneumatik- Bachelite Stäbe zum Heben der Platte;

Elektronisch verstellbare Vakuumfüße für jede Stange mit Vakuumversiegelung zur Befestigung der Platte während der Bearbeitung mit LED-Positionierungseinrichtung;

VERTIKAL-SPANNAHRING MIT 4 ACHSEN (ACHSE C)

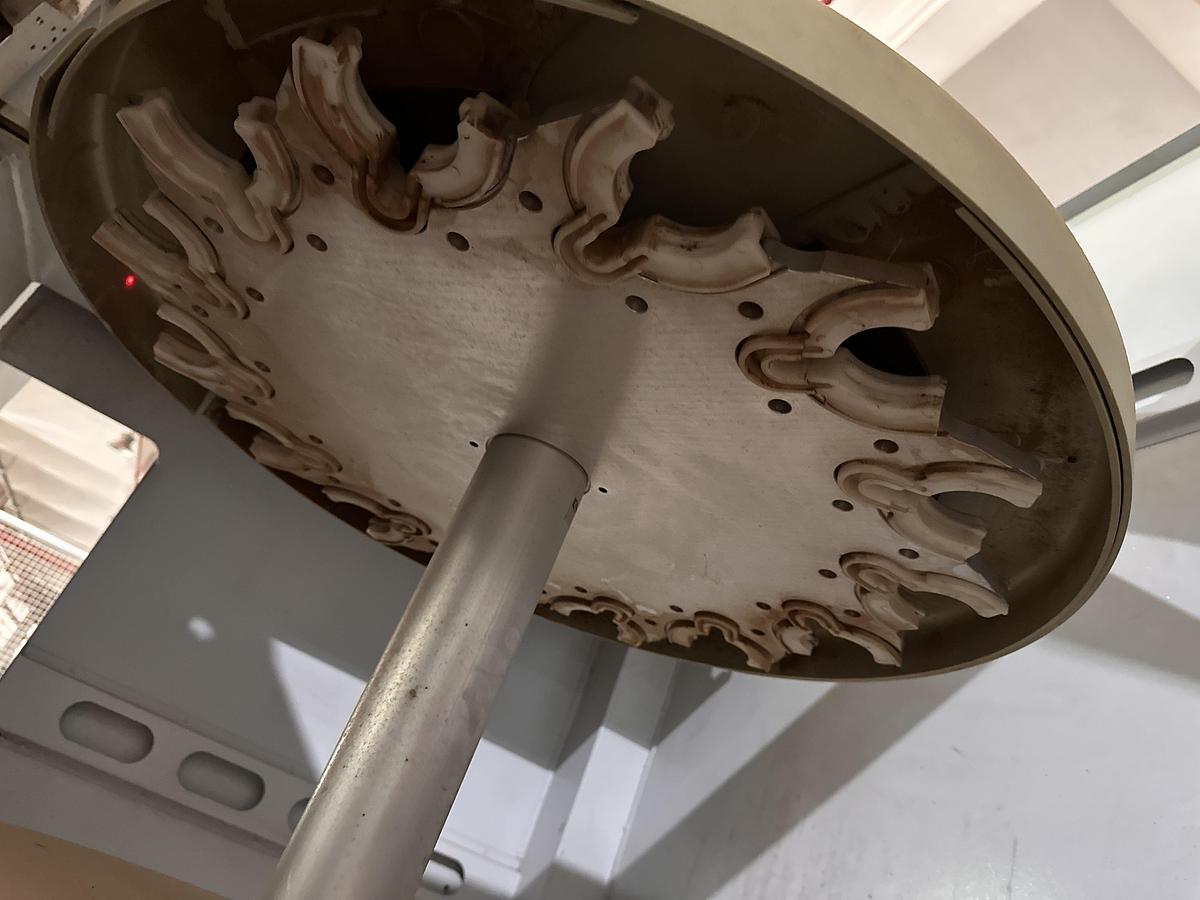

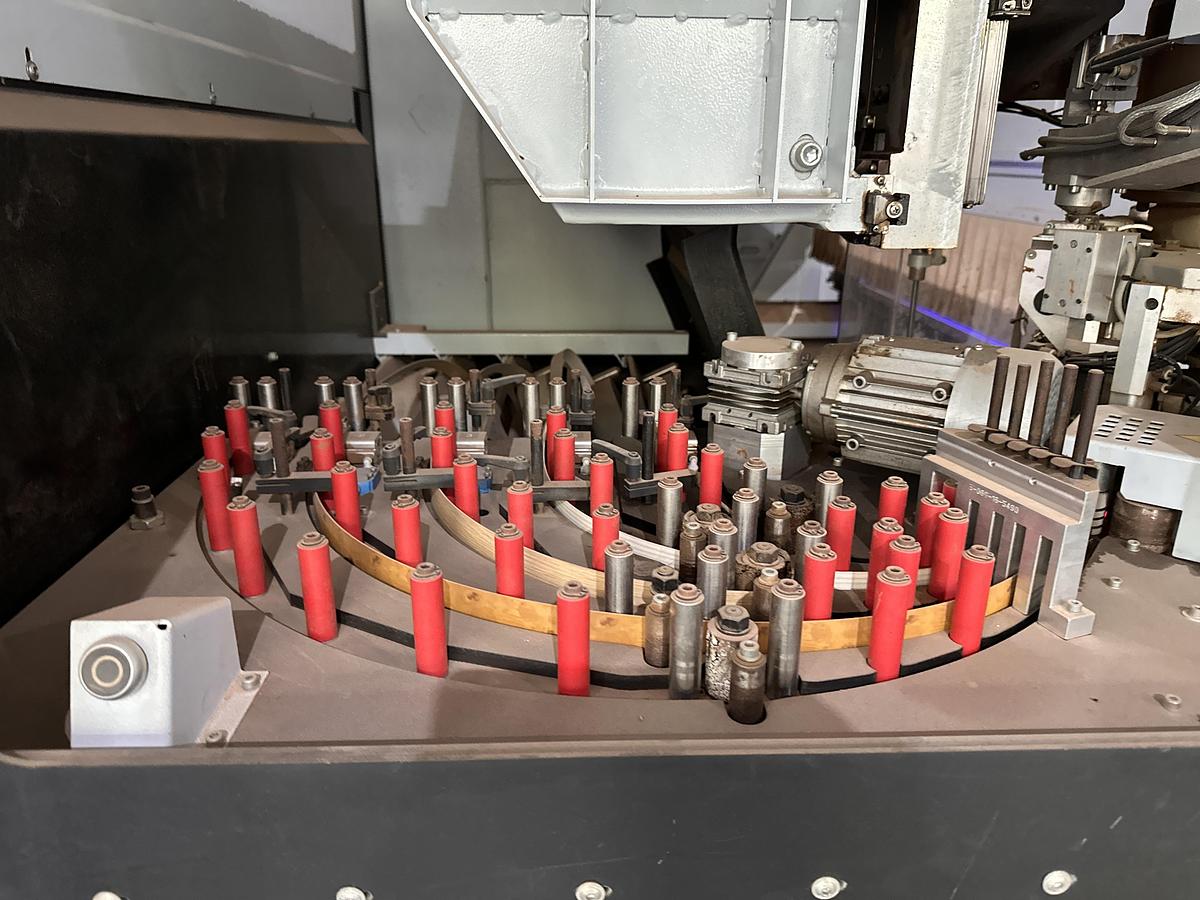

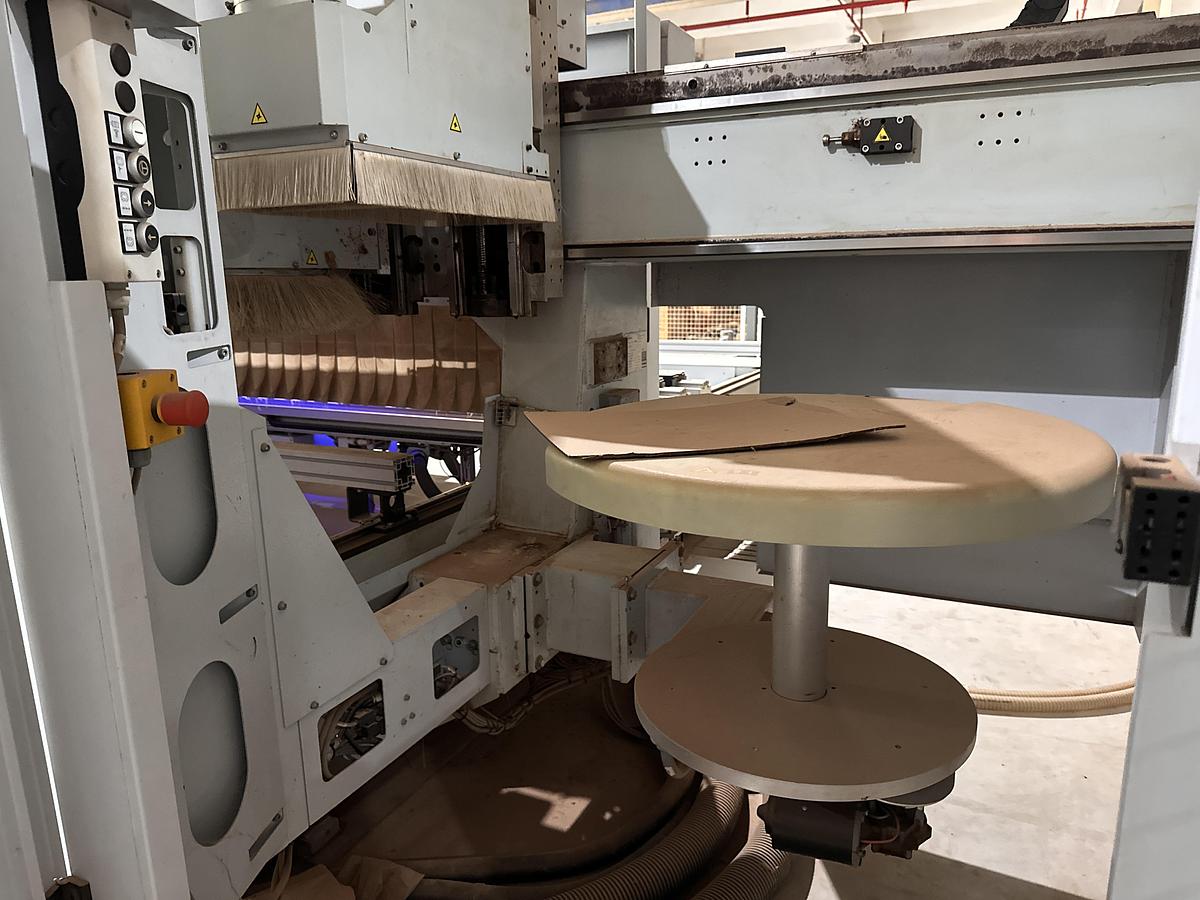

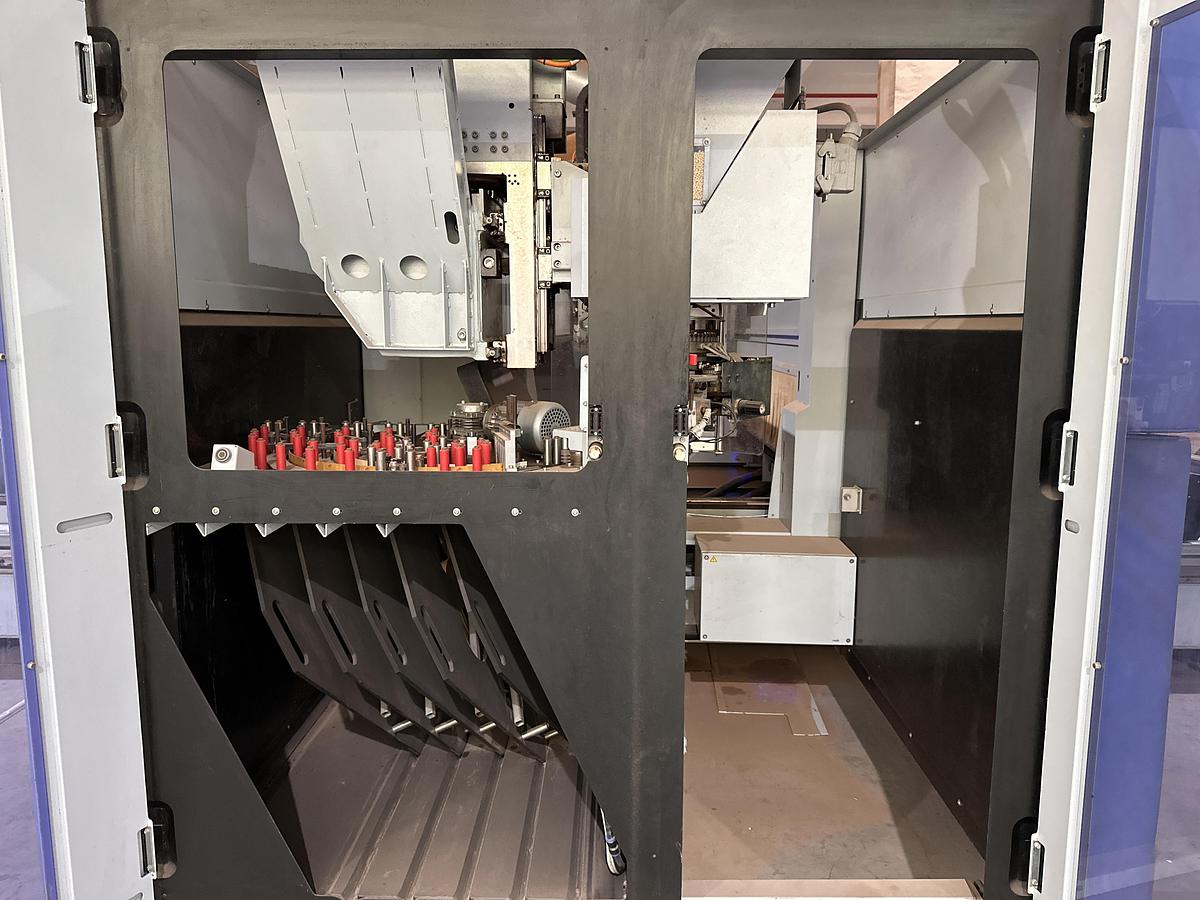

Automatisches Werkzeugwechsel-System mit 14 Positionen - hinter dem Maschinengehäuse positioniert, HSK63-TYP Kegel, maximaler Durchmesser 110 mm;

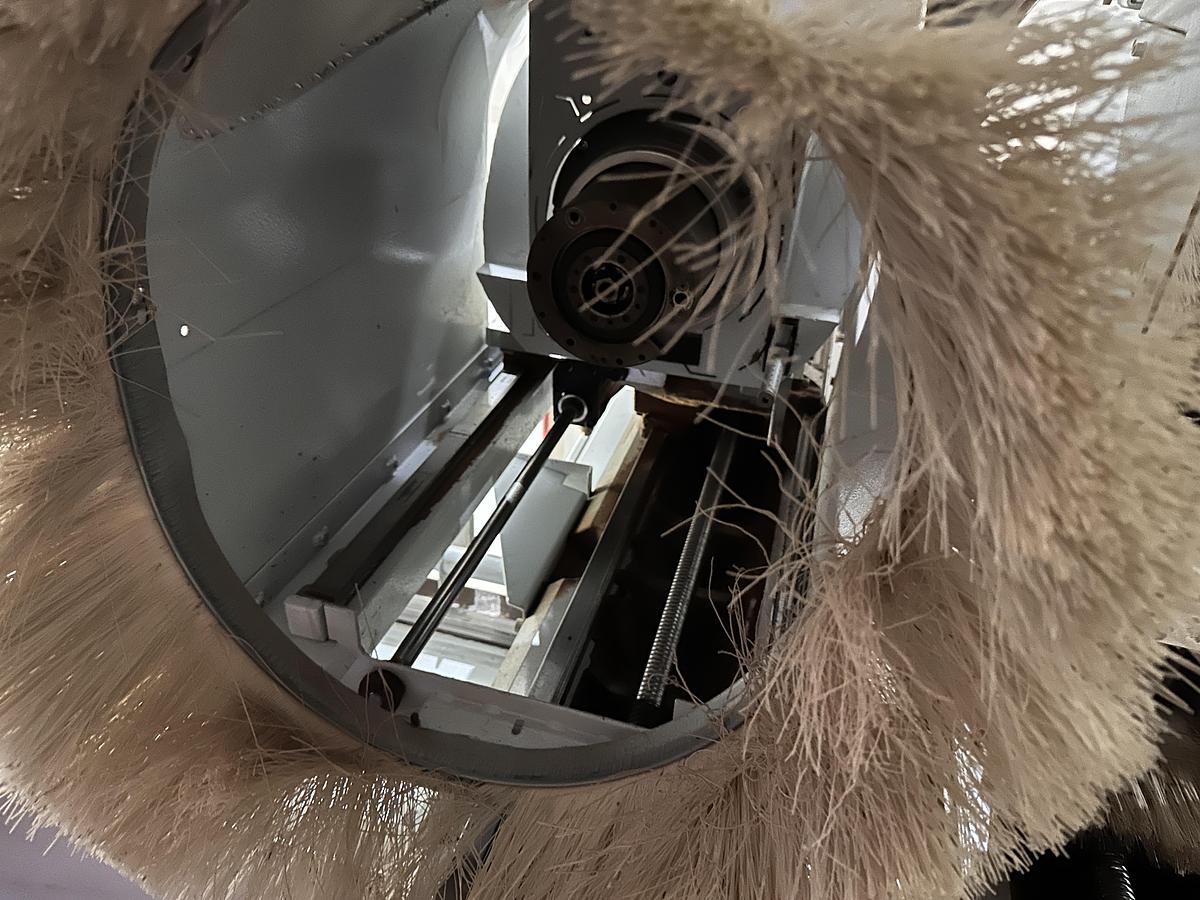

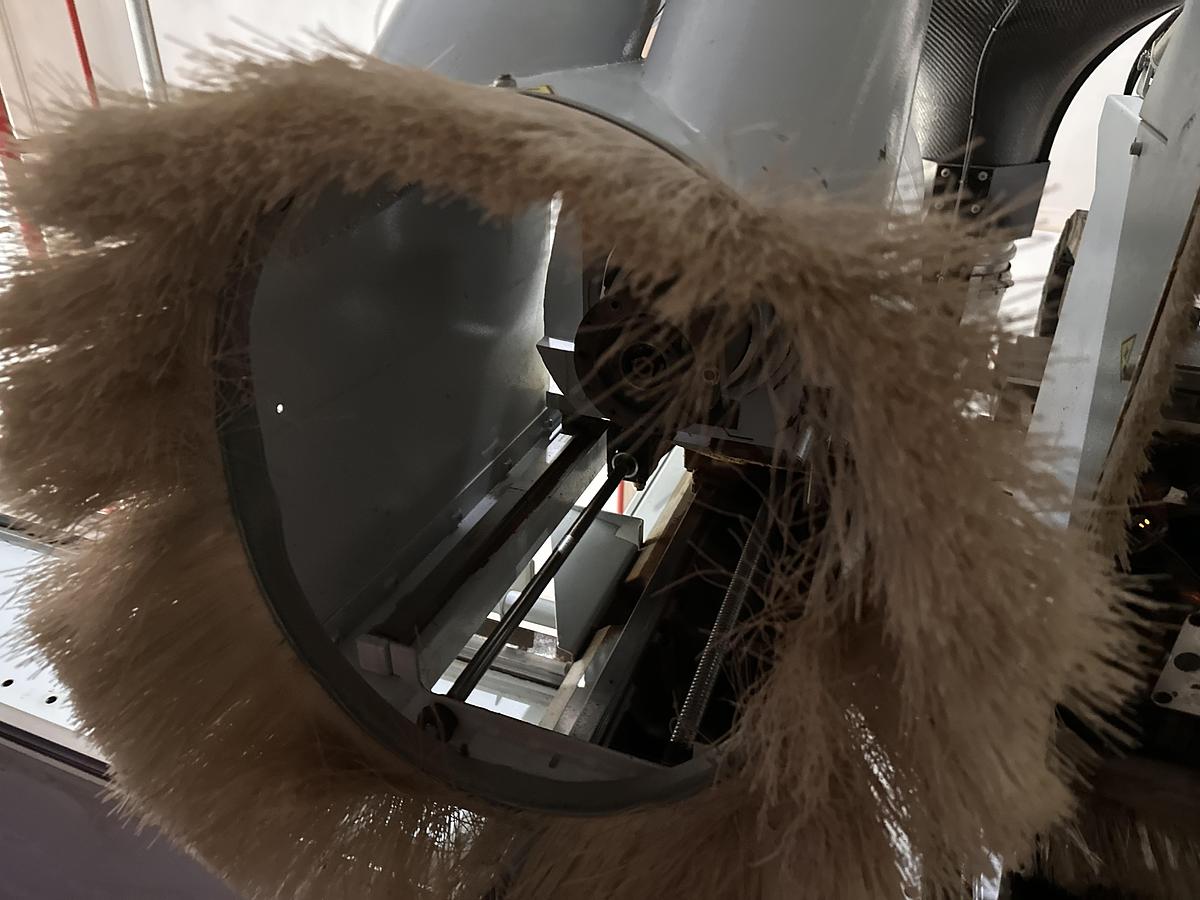

Schneidkopf mit Düseln DN 125 mm in der Spitze zum Bohren integriert;

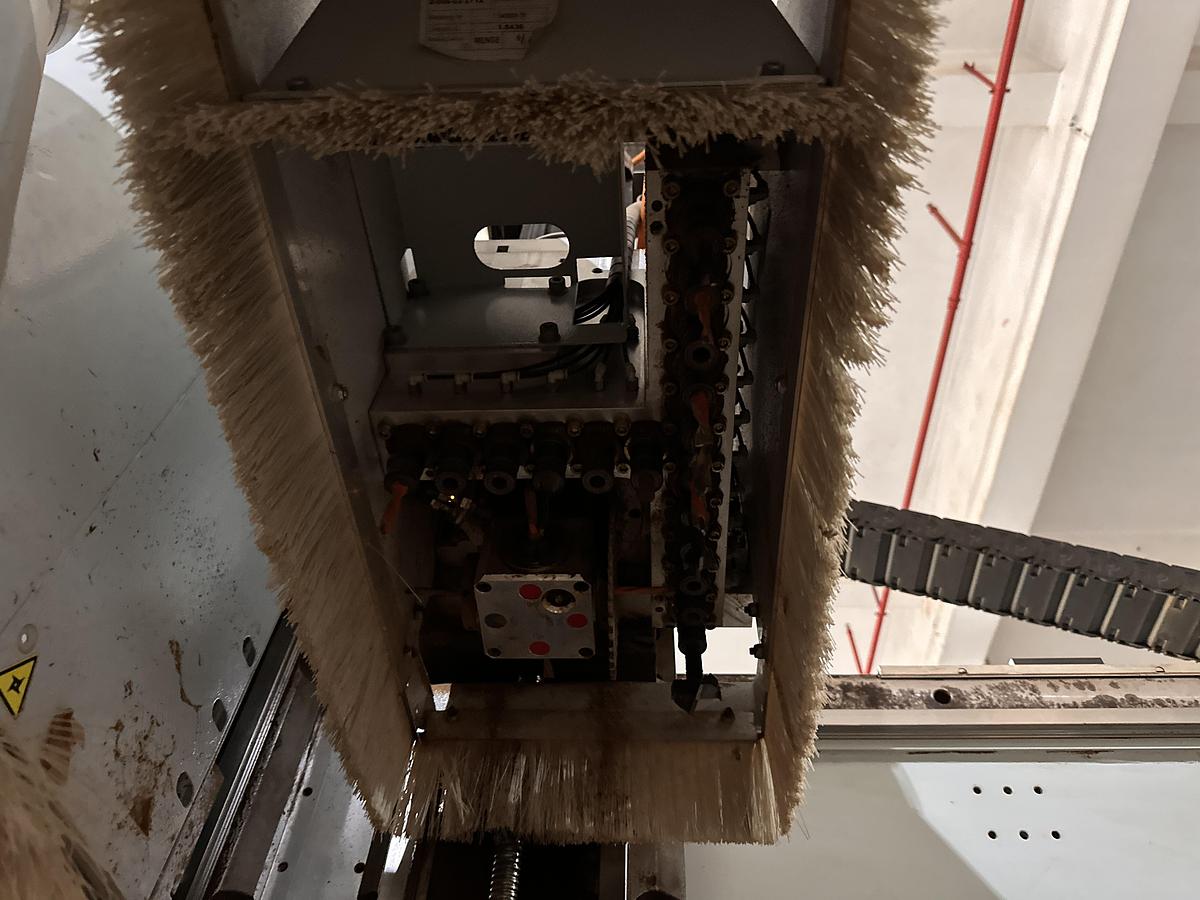

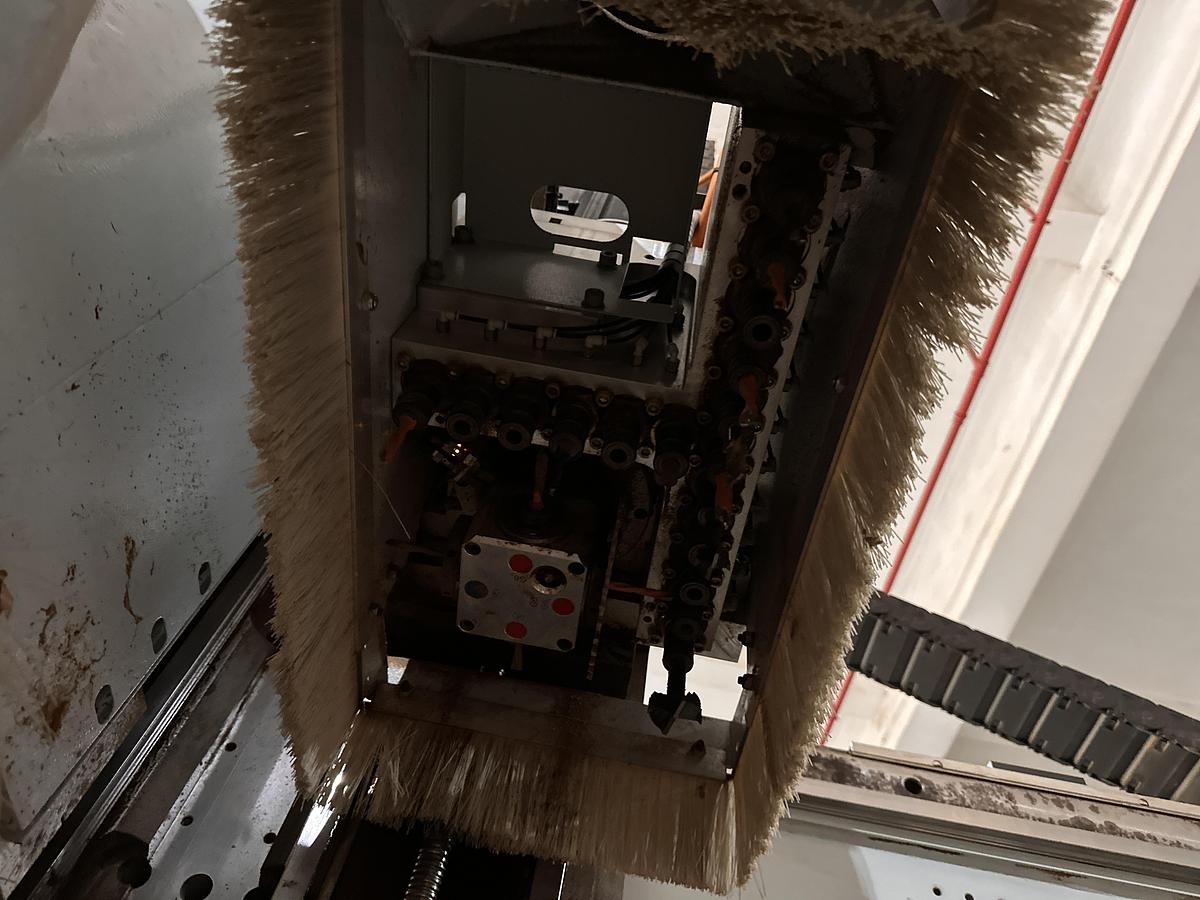

Bohrkopf mit N° 18 Bohrfuttern wie folgt angeordnet :

- N° 12 vertikal in X-Achse;

- N° 6 vertikal in Y-Achse;

- N° 4 horizontal mit Kreuzkopf;

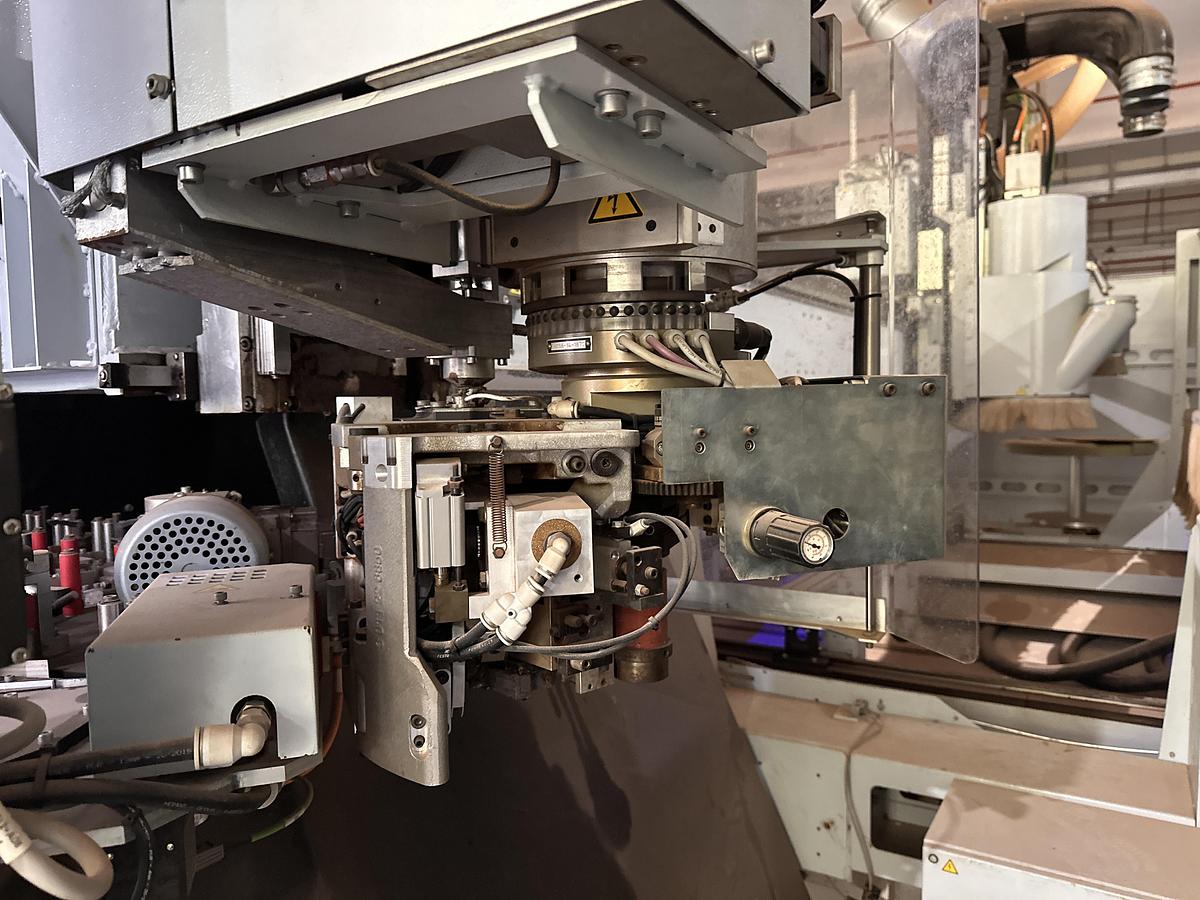

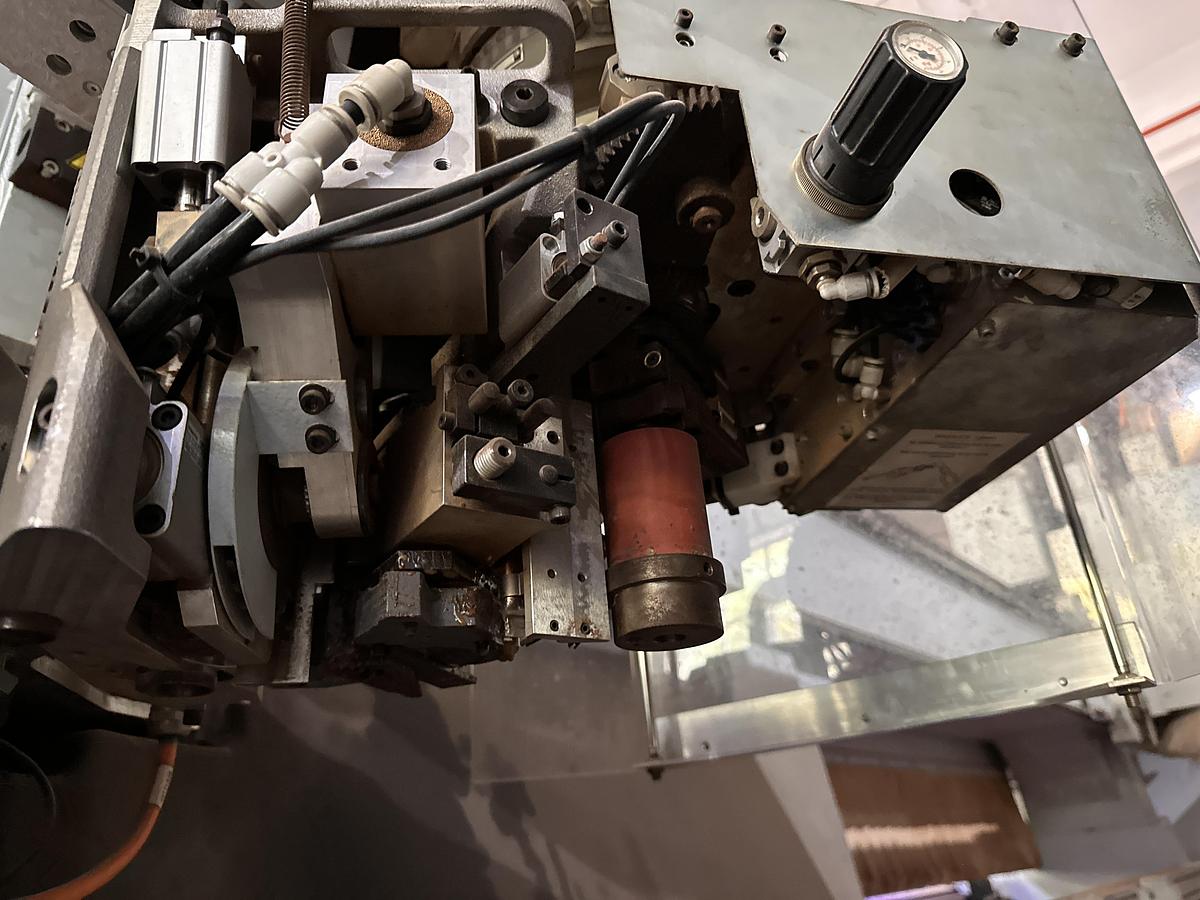

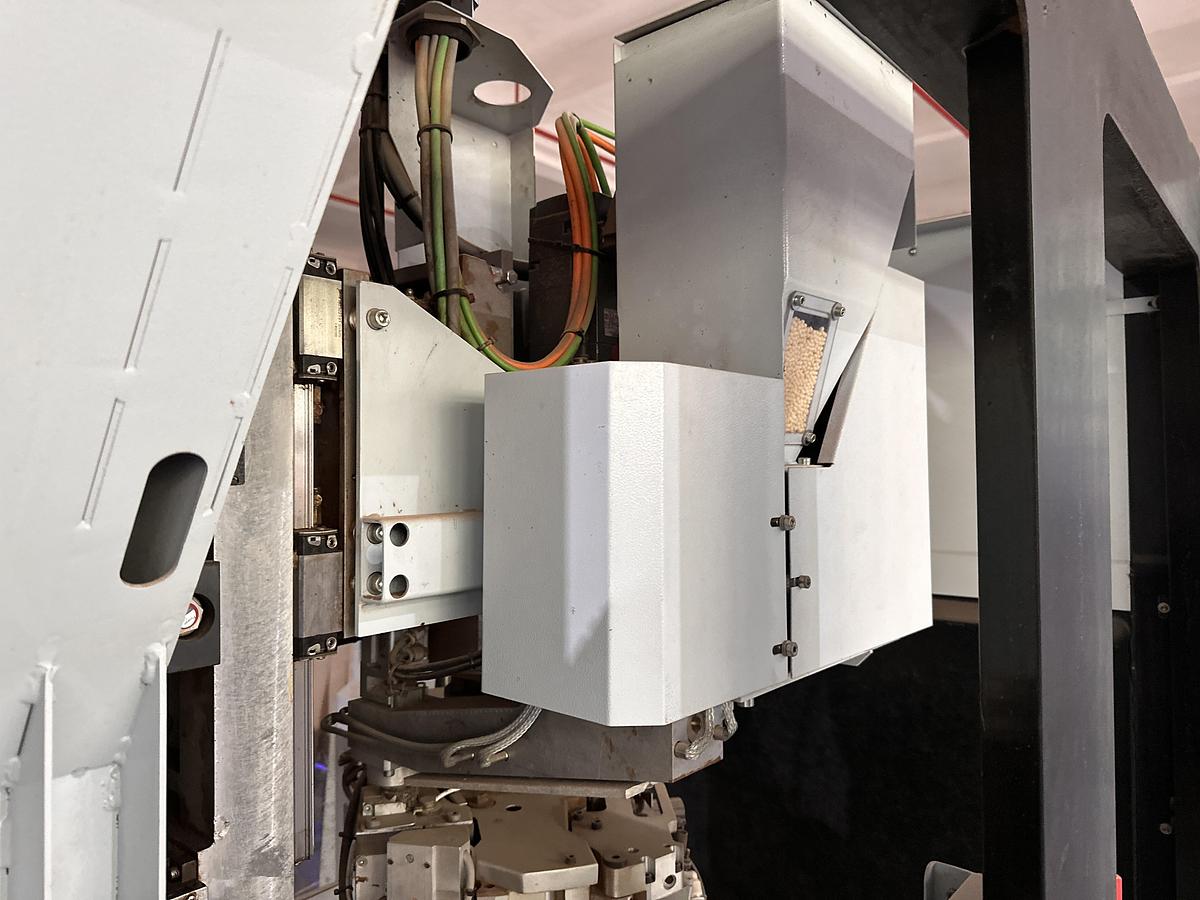

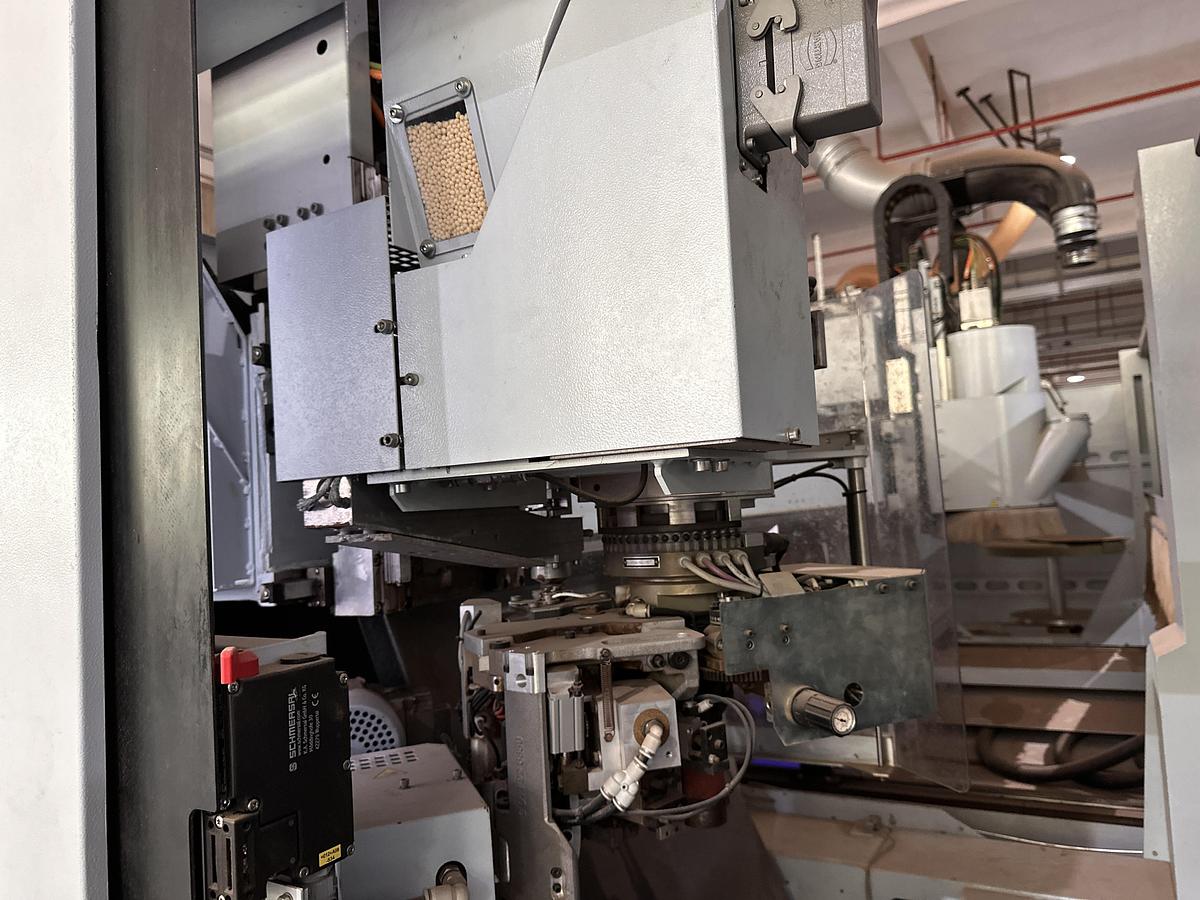

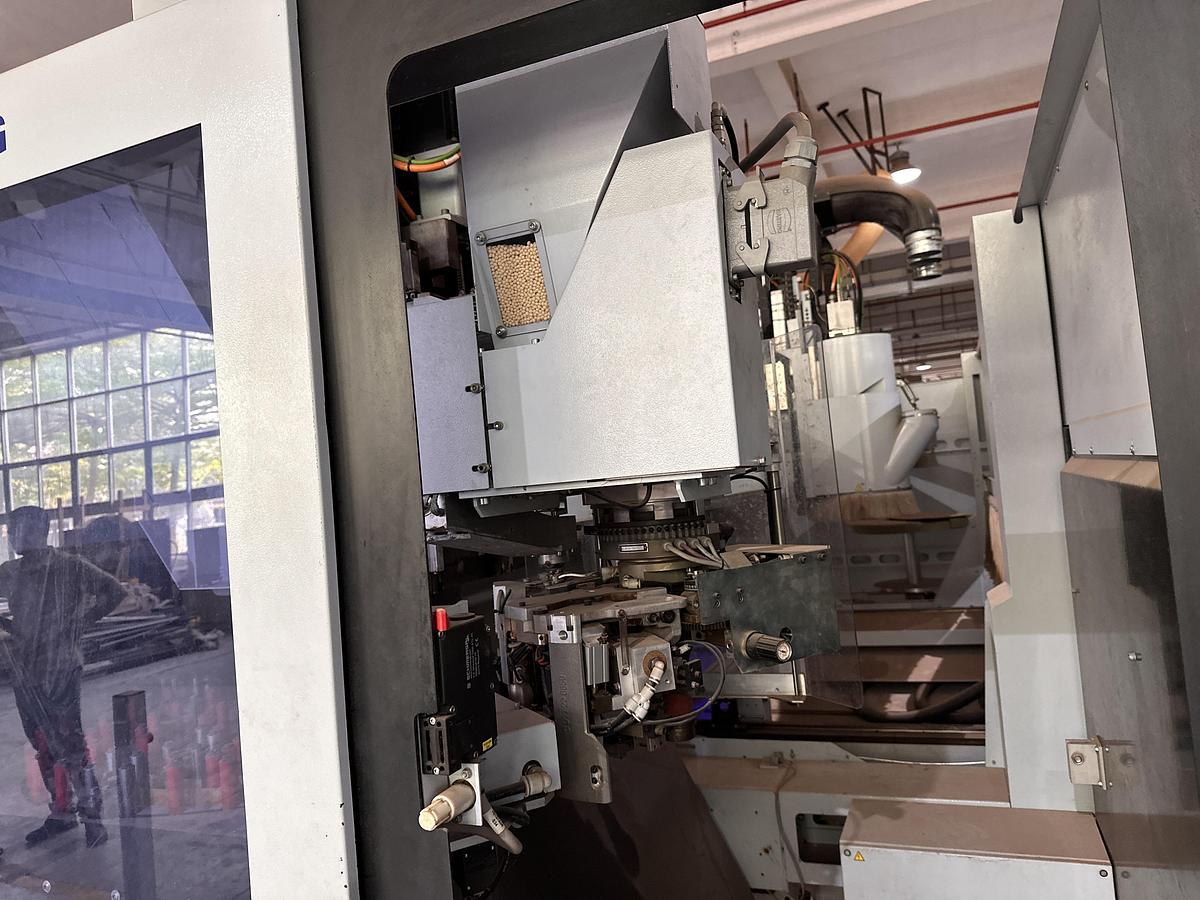

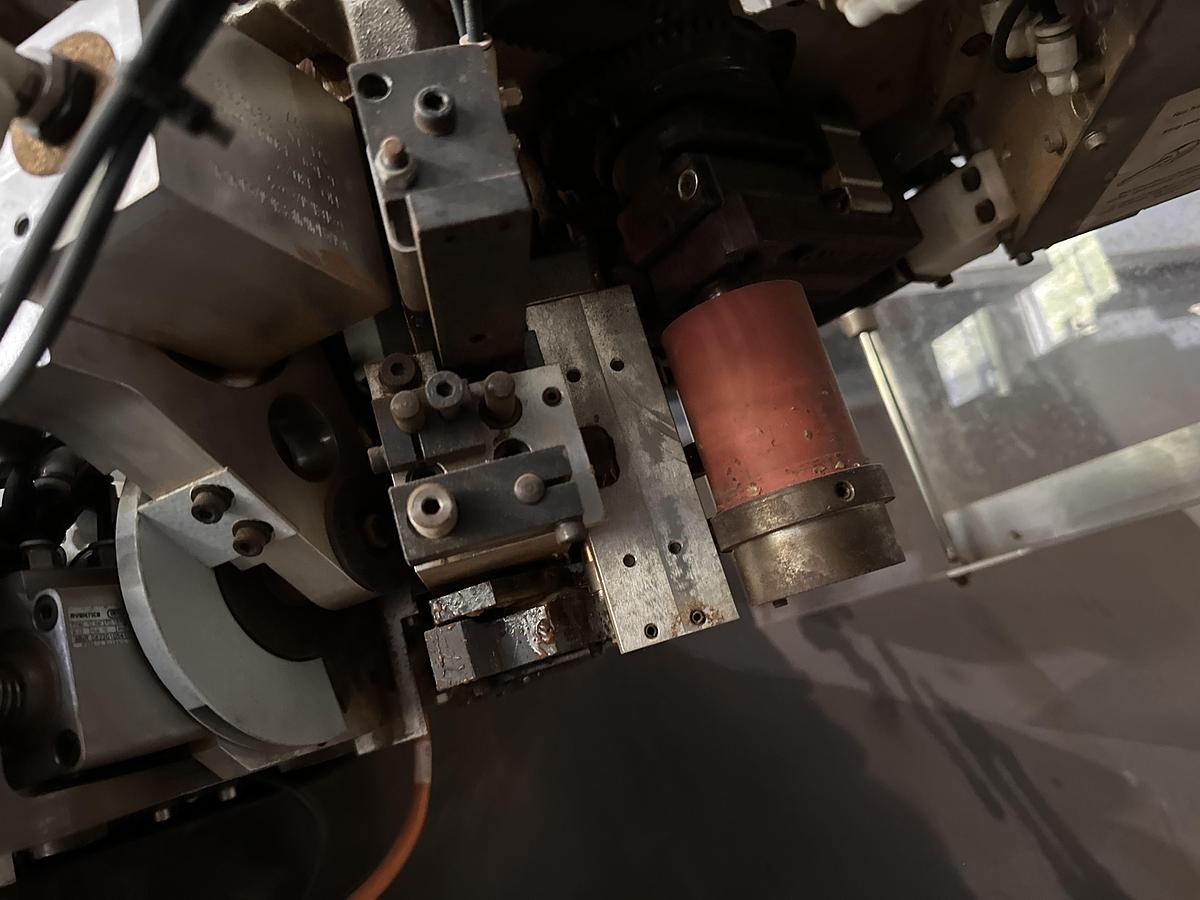

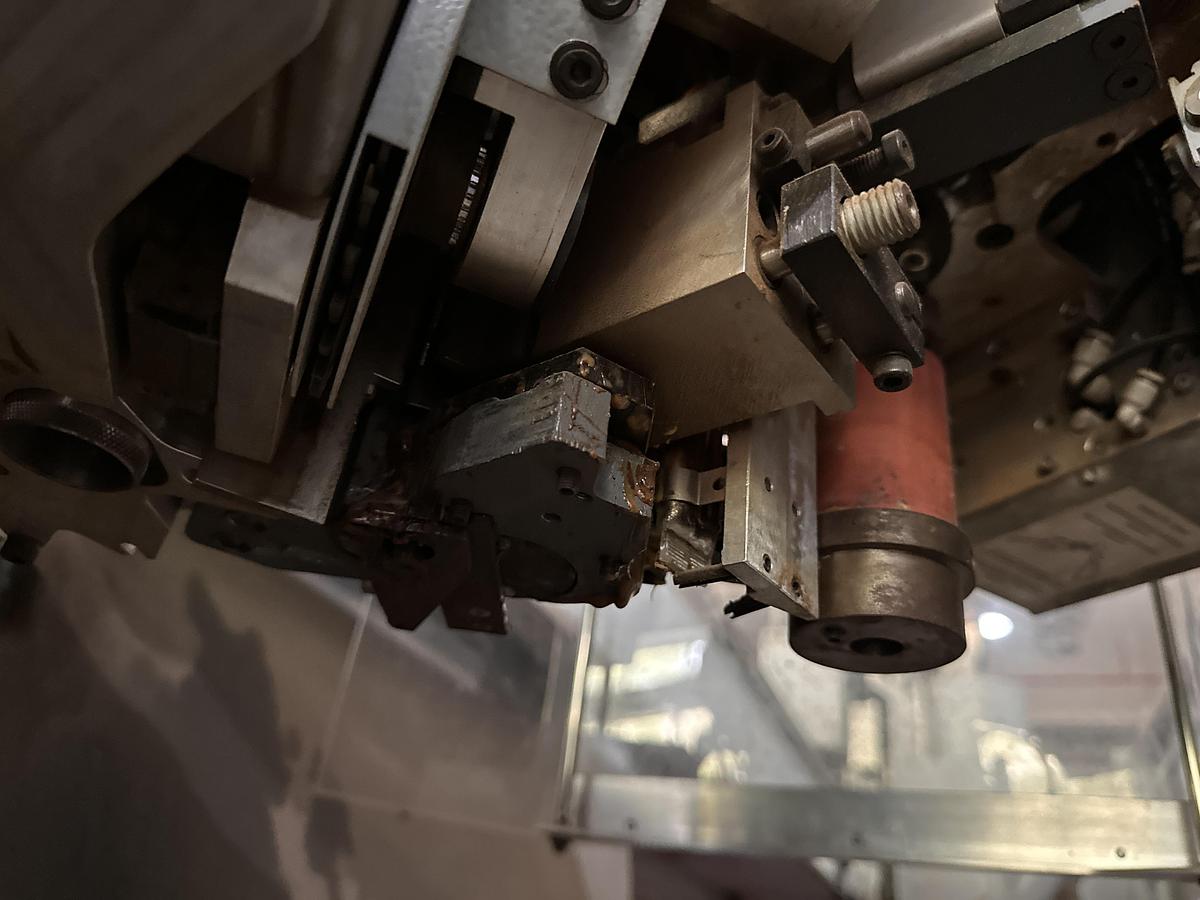

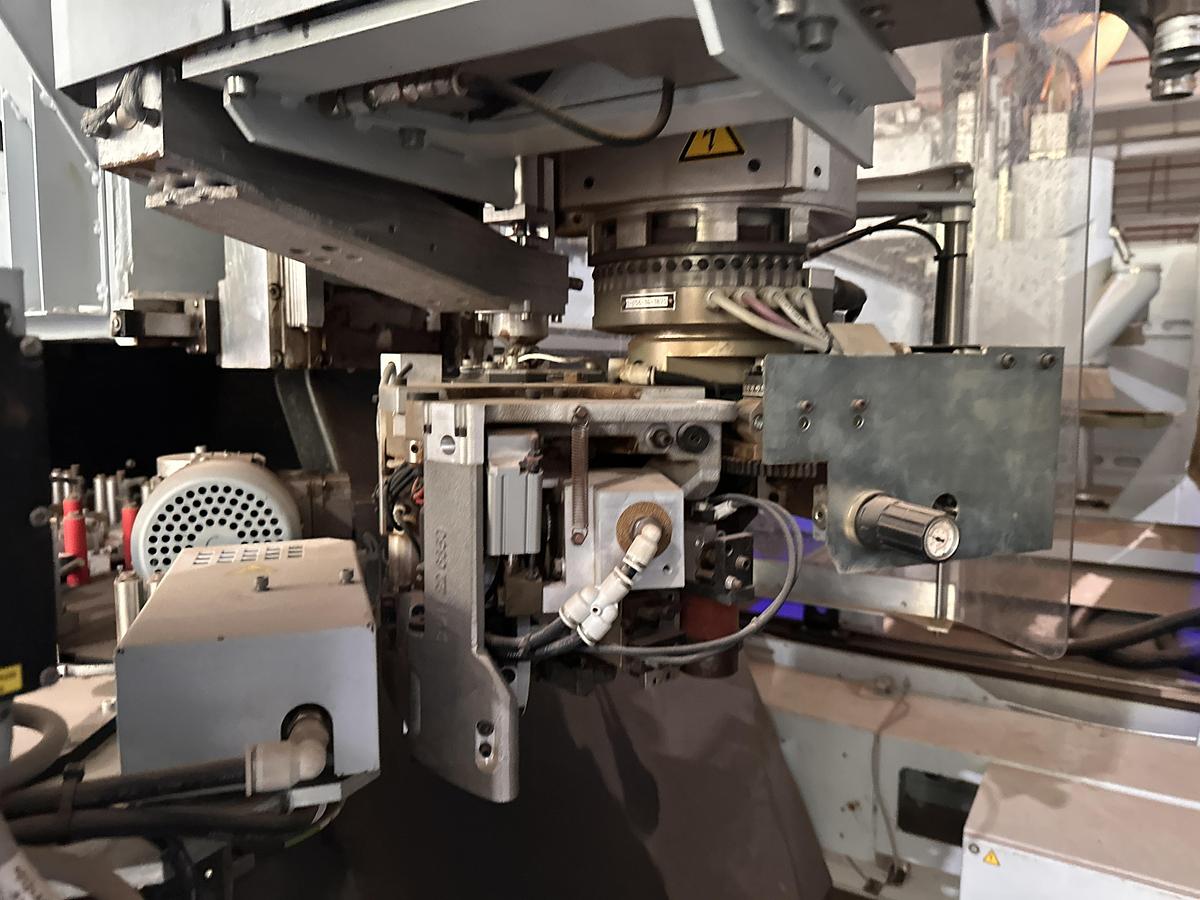

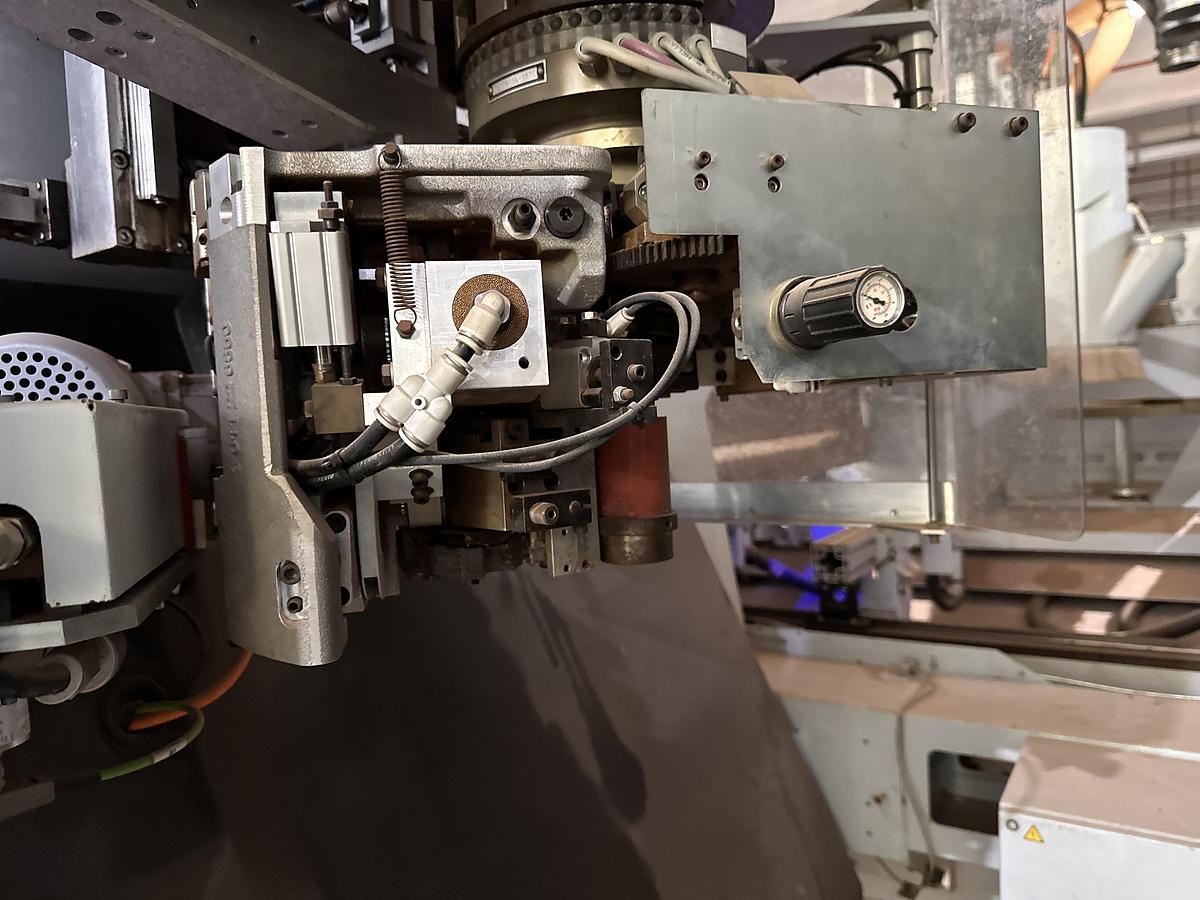

Rundum-Fräsgruppe mit EVA-Kleber und Vorhitzer

- EASY EDGE Klebegruppe;

- Heißkleber-Vorheizung;

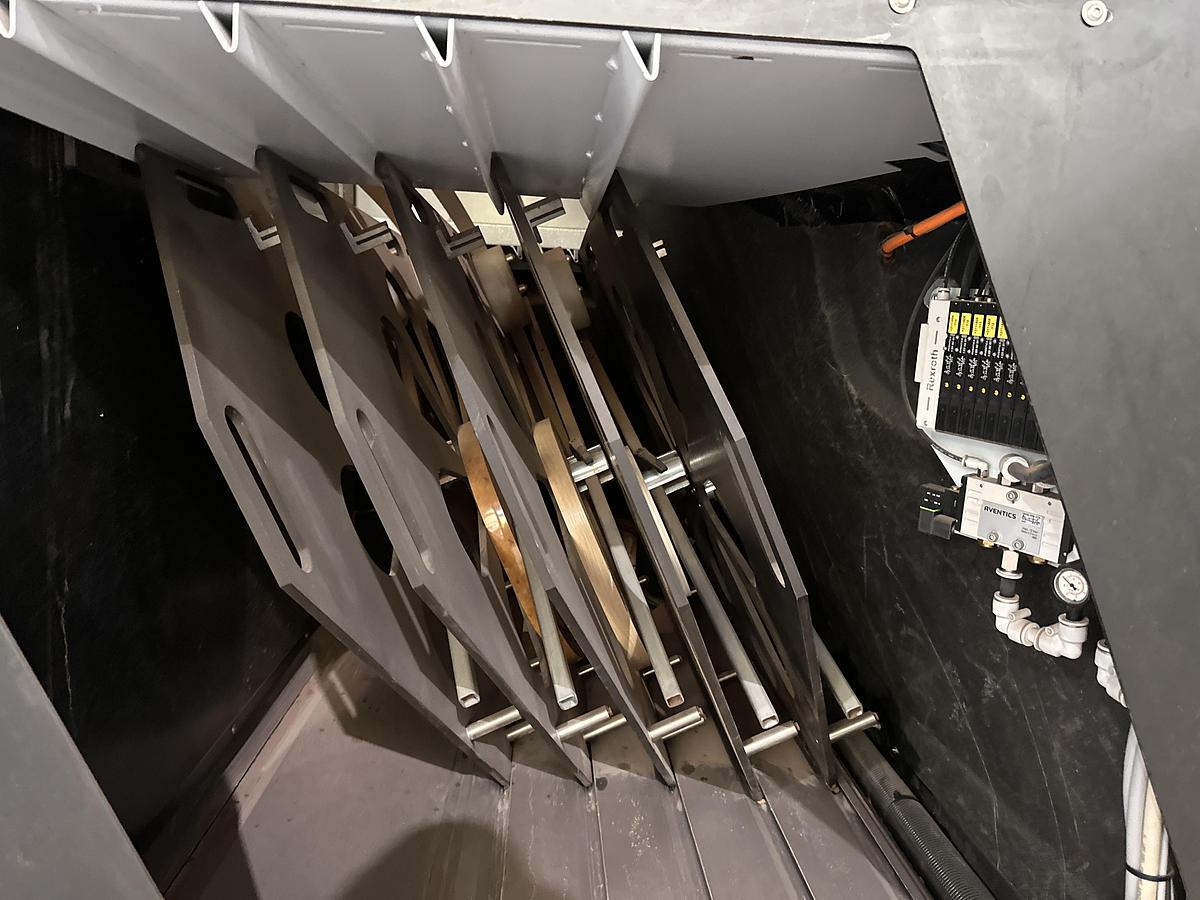

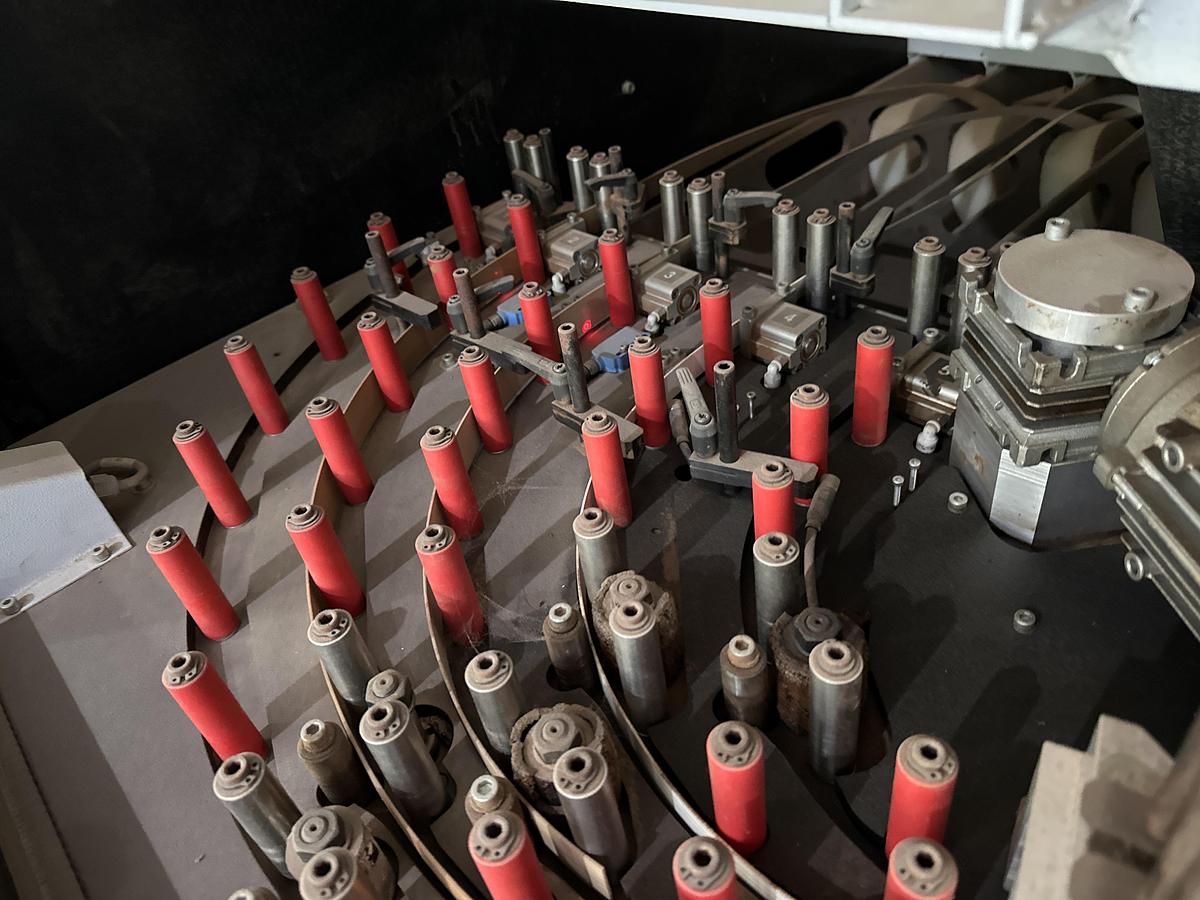

- Lager für Kantenkanten mit 5 Positionen mit Heftgruppe;

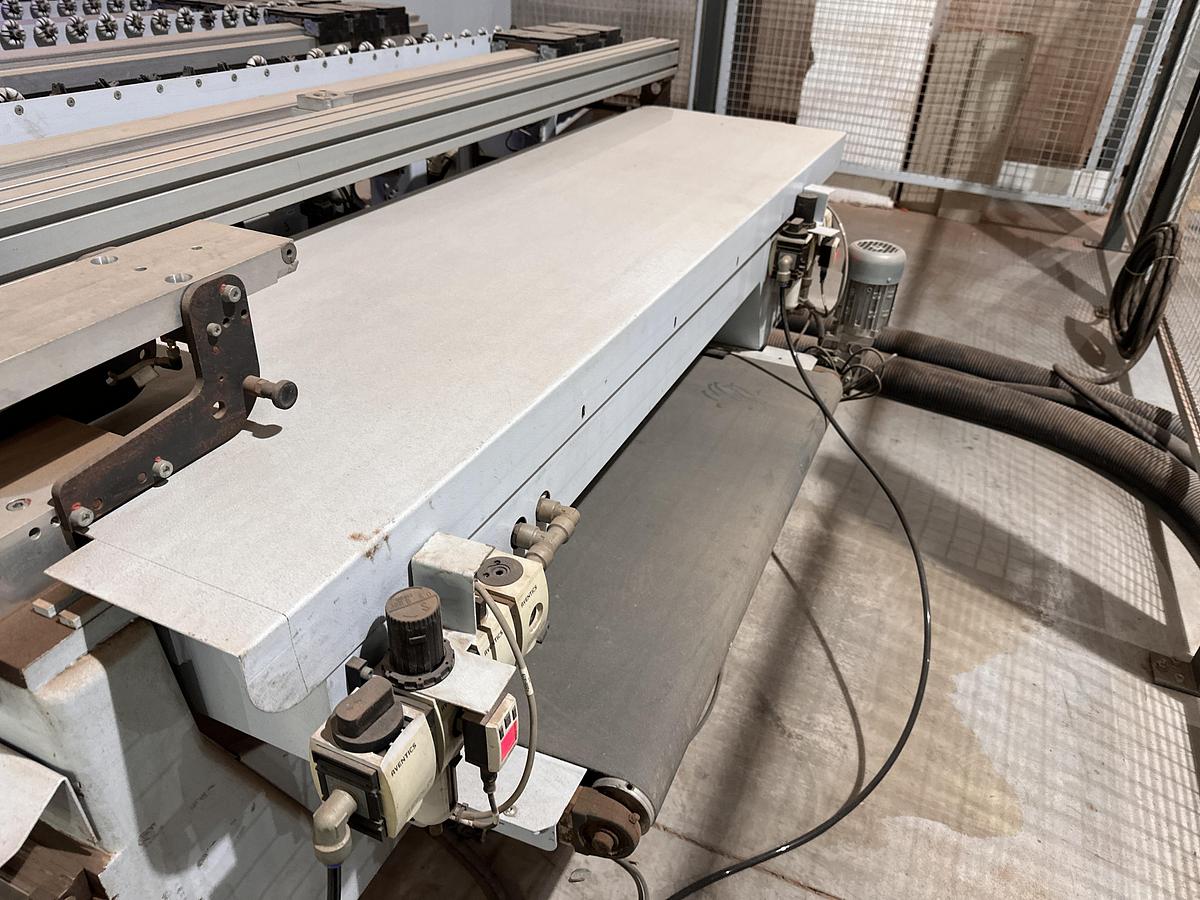

Schruppabzieherförderer

Sicherheitsgitter und Sicherheitsystem SAFE SCAN

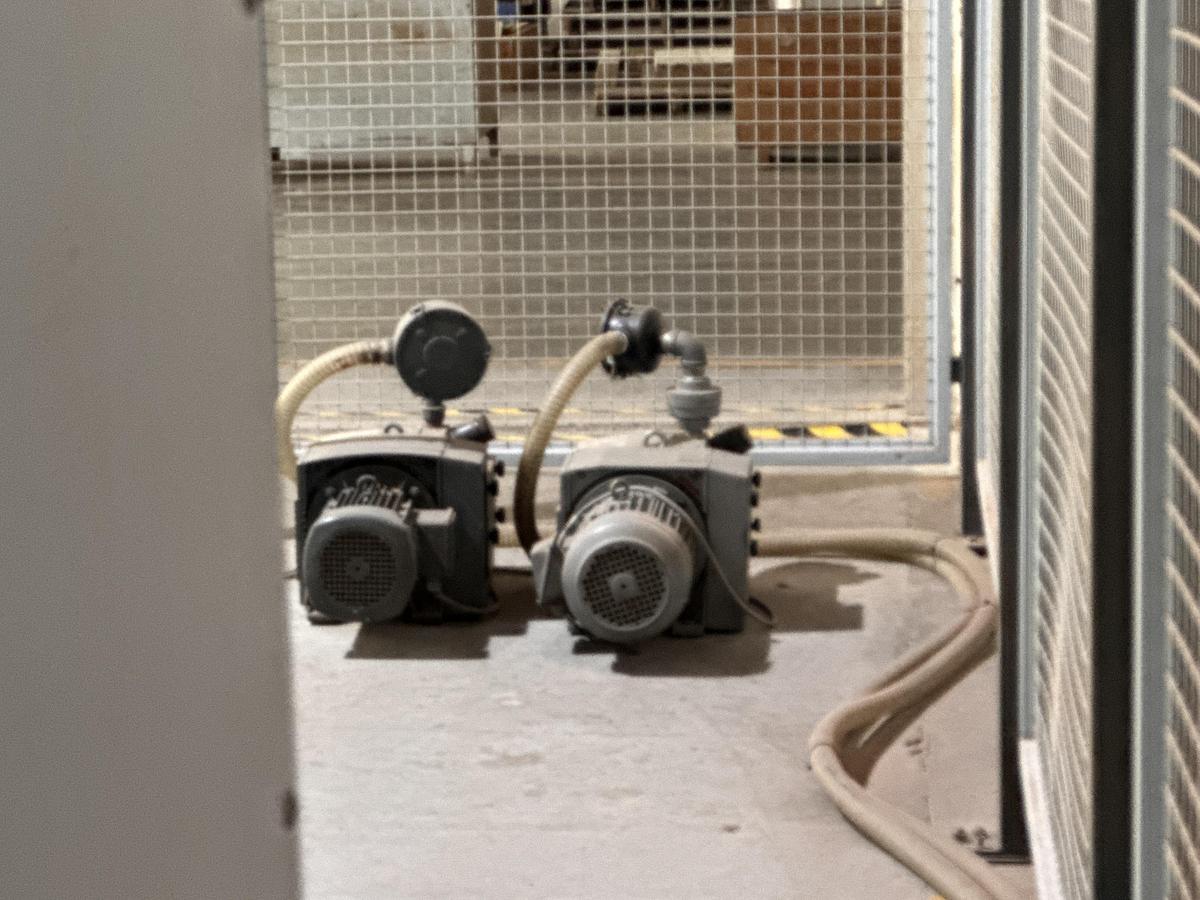

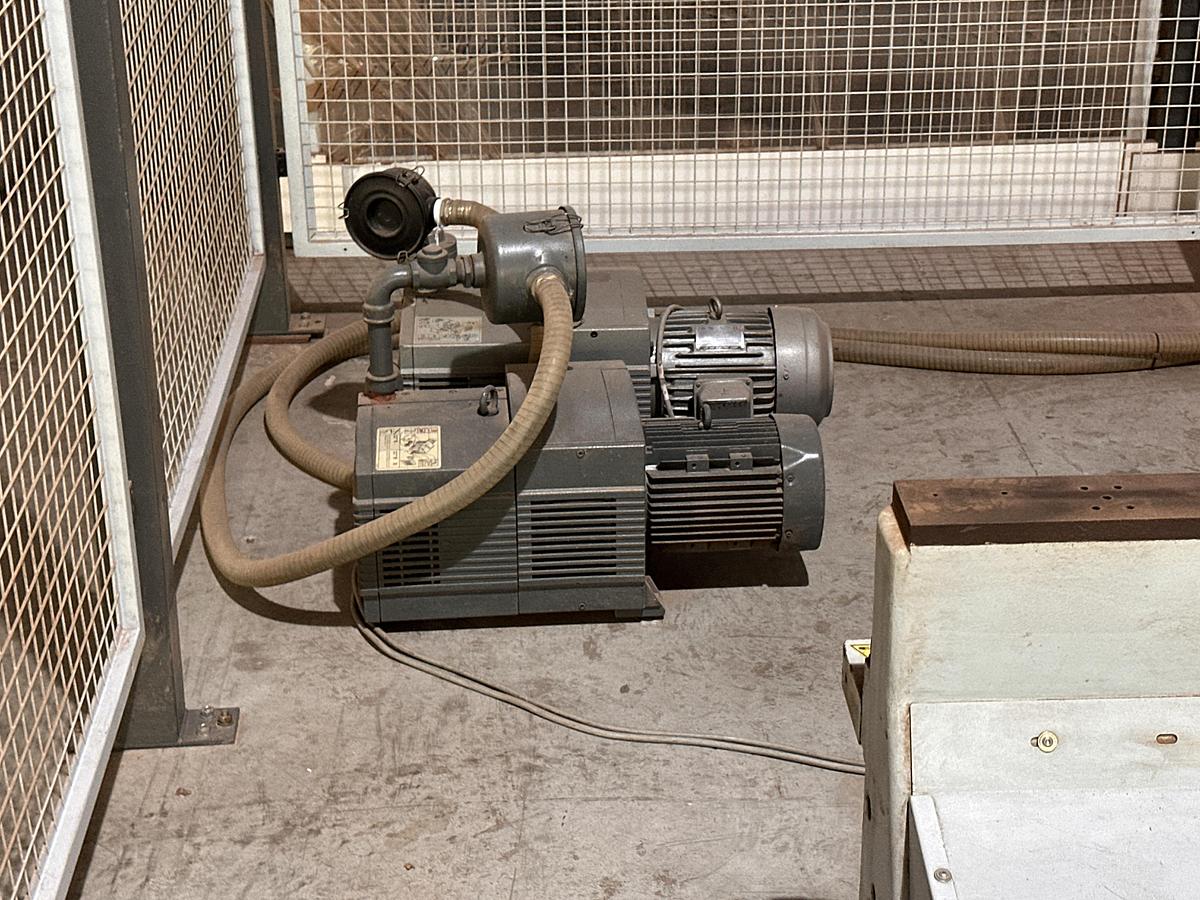

Vakuumpumpen

Maschinenmaße mm 10150 x 6200 x 2980

TECHNISCHE DETAILS ZUR ÜBERPRÜFUNG
