2016 Stefani Evolution SB One

Prezzo

Contattaci per il prezzo

oChiama +39 0331 923696

Specifiche

ProduttoreStefani
ModelloEvolution SB One
Anno2016
Numero di magazzinoMFH012

Descrizione

Linea di squadrabordatura Lotto 1 composta come segue:


1) Introduttore automatico "Easy Order" per il passaggio longitudinale e trasversale dei pannelli

  • Regolazione automatica delle battute in base alle dimensioni del pannello
  • Numero di cicli/minuto da 10 a 14 in funzione del tipo di passaggio e dimensione del pannello. Il numero di cicli/minuto è minimo nel caso in cui si lavorino pannelli con dimensioni sempre differenti
  • Dimensioni lavorabili per passaggio longitudinale: min 250 x 130 max 3000 x 1200
  • Dimensioni lavorabili per passaggio trasversale: min 130 x 250 max 1200 x 3000
  • Peso massimo pannello: Kg 70
  • Motori Brushless


2) Fresatrice esterna per lavorazioni personalizzate

  • Dispositivo per la fresatura ed asportazione di materiale sul lato non bordato del pannello
  • Predisposizione per "Eco Power Pack"
  • N° 1 motore 6,5Kw - 12000 rpm con asse di rotazione verticale
  • Esclusione verticale automatica pneumatica
  • Lubrificazione automatica delle guide


3) Sistema a ponte per lavorazioni longitudinali e trasversali su misura

  • Movimento automatico della guida principale su guide lineare con motor Brusless
  • Esclusione automatica verticale della guida principale
  • Lubrificazione automatica delle guide
  • Apertura max mm 3000


4) Supervisore di linea "Watch" con automazione per la movimentazione e ritorno del pannello all'operatore

  • Controllo Numerico con Software Pc Office con sistema operativo Windows 7
  • Lettore codici a barre
  • Tele diagnosi
  • Software di supervisione e controllo per la gestione rapida e semplice delle principali funzioni della squadrabordatrice. Il software è stato completamente sviluppato ed implementato per Scm Group
  • Interfaccia realistica e descrittiva che permette di tenere monitorati tempo e stato della squadrabordatrice.
  • Numero di programmi illimitati
  • Possibilità di estrapolazione dei report di produzione


5) Stazione di carico manuale con riconoscimento automatico della dimensione dei pannelli

  • N° 3 banchi a velo d'aria (dim. 640 x 1600 mm ognuno) per il posizionamento dei pannelli con rulliera per l'avanzamento degli stessi
  • Rulliera inclinata e motorizzata di introduzione (dim. 2600 x 3200 mm) per l'allineamento dei pannelli sulla guida principale
  • Guida principale controllata da C.N. per l'allineamento alla linea di lavoro.
  • Lettore Barcode per il riconoscimento automatico delle dimensioni del pannello introdotto


6) Girapannelli

  • Rulliera con 6 + 6 rulli motorizzati
  • Gruppo a doppio piano per la rotazione
  • Rotazione motorizzata completamente automatica e controllata da encoder con regolazione da C.N.
  • Rulliera motorizzata all'uscita della squadrabordatrice


7) Stazione di traslazione a 90°

  • N° 2 transfer con rulli e cinghie (dim. 1440 x 3200 mm e 1600 x 3200 mm)


8) Stazione di traslazione a 90°

  • N° 2 transfer con rulli e cinghie (dim. 1440 x 3200 mm e 1600 x 3200 mm)


9) Stazione di rotazione per pannelli con larghezza superiore a 1300mm

  • N° 1 rulliera (dim. 1280 x 2700 mm)


10) Transfer con n° 3 traslatori a tappeto


11) Stazione di traslazione finale a 90°

  • N° 1 transfer con rulli e cinghie (dim. 1440 x 3200 mm)
  • N° 1 transfer con rulli e cinghie (dim. 1100 x 3200 mm)

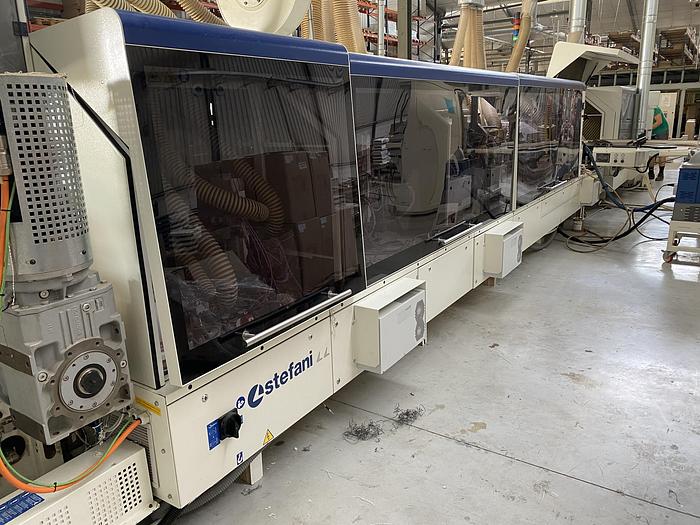

12) Squadrabordatrice Stefani Evolution SB One

  • Controllo Numerico con Software Pc Office con sistema operativo Windows
  • Lettore Dvd
  • Tele diagnosi
  • Lettore codice a barre con tastiera a radiofrequenza (con possibilità di personalizzare il software di lettura ed inserimento dei dati)
  • Altezza pannello mm 60
  • Larghezza minima pannello mm 90
  • Larghezza massima pannello mm 1600
  • Velocità avanzamento variabile 10 - 40 mt/min
  • Altezza di lavoro regolabile elettronicamente da C.N.
  • Gruppo anti-adesivizzante
  • Gruppo antischeggia con posizionamento elettronico Kw 4
  • Gruppo doppio trituratore con posizionamento elettronico Kw 5,8 + 5,8
  • Gruppo rettificatore con n° 2 motori Kw 4 ad alta frequenza ad intervento automatico per evitare la scheggiatura del pannello. Guida in entrata a doppia posizione automatica. 2 frese in diamante "ED SYSTEM"
  • Magazzino porta bobine a n° 24 posizioni con cambio automatico del bordo da C.N.
  • Gruppo di incollaggio per colla termofusibile EVA con prefusore e vasca colla
  • Gruppo di incollaggio per colla PUR con prefusore Nordson
  • Gruppo di pressione del bordo su profili diritti con rulli di pressione regolabili elettronicamente da C.N
  • Gruppo intestatore con 2 motori con regolazione automatica dell’ inclinazione Kw 0,35 + 0,35
  • Gruppo spigolatore con 2 motori inclinabili regolabile elettronicamente da C.N. – Kw 0,5
  • Gruppo arrotondatore a 2 motori multifunzione ( spigolatore + arrotondatore) con regolazione dal controllo numerico in automatico
  • Gruppo toupie automatico a tempo regolabile 0-90° Kw 5,5
  • Gruppo toupie automatico a tempo regolabile 0-90° Kw 5,5
  • Gruppo raschia bordo elettronico gestito elettronicamente da C.N.
  • Gruppo raschia colla
  • Gruppo spazzole oscillanti
